自耦变压器降压启动控制电路的梯形图程序设计

    (1) 根据电气控制线路设计自耦变压器降压启动控制电路的梯形图程序。自耦变压器降压启动控制电路如图3-1所示。

    图3-1    自耦变压器降压启动控制电路

    ①分配输入/输出点数，见表3-1。

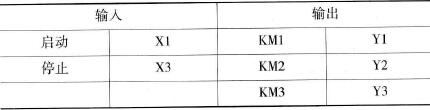

    表3-1    输入/输出点数

    ②直接将电气控制线路转译为梯形图草图，如图3-2 (a)所示。

    ③根据梯形图编程原则修改完善后的梯形图如图3-2 (b)所示。

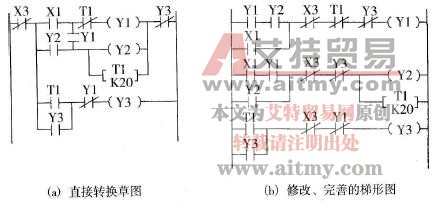

    图3-2    自耦变压器降压启动梯形图

   (2)电梯指层显示。电梯指层显示电路的作用是发出连续的轿箱位置信号，指示轿箱所在位置。电梯指层显示的电气控制电路如图3-3所示，由干簧、层楼位置继电器和换位继电器组成。图中，1YG～5YG为干簧感应器，1K2～5KZ为层楼位置继电器，1K21～5KZ1为各层楼的换位继电器。感应器装在井道内的相应位置，电梯平层时，固定在轿箱上的隔磁板正好插入该层感应器中间，遮断本层感应器的磁路，干簧管的触头返回而接通该层的位置继电器。位置继电器得电吸合同时发出轿箱位置信号。但当轿箱再次运动，使隔磁板离开感应器后，干簧管内的触头又断开，层楼位置继电器失电而释放，因此，位置继电器发出的位置信号是间断的。

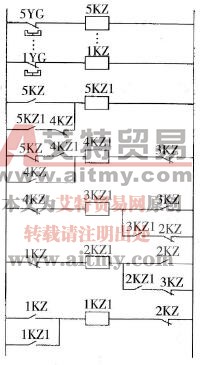

    图3-3    电梯指层显示电路

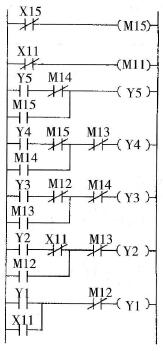

    图3-4    电梯指层显示电路梯形图

    轿箱位置的连续信号是由换位继电器回路发出的。当轿箱在某处平层时，通过干簧管触头接通本层的层楼位置继电器，同层换位继电器接受位置继电器的信号后，吸合并自保持，直到轿箱再次上或下。轿箱的隔磁板进入邻层的感应器时才被断开。

    根据电梯指层显示的电气控制线路，应用梯形图编程规则，并联回路靠近左母线，输出线圈右边的触点必须移到线圈的左边，改进完善后的电梯指层显示梯形图如图3-4所示。
