FX系列手持式编程器的脱机工作

    编程器脱机方式是指对编程器内部存储器的存取方式，即脱机时所编程序存放在简易编程器内部的RAM中。而在联机方式中，简易编程器键入的程序是放在PLC内的RAM中，此时，编程器内的程序原封不动地保存着。在编程器内部RAM上写入的程序可成批地传送到PLC内部RAM，也可成批地传送到PLC上的存储器卡盒。ROM写入器的传送也可在脱机方式下进行。

    程序传送的方式如图1-25所示。

    图1-25中，①表示此时编程是在编程器内部RAM上进行，与PLC上的存储器形式及RUN/STOP状态无关。

    图1-25中，②表示成批传送，分为编程器送PLC（写入）和PLC送编程器（读出）。写入时PLC的RUN/STOP状态应处于STOP，PLC的程序存储器保护开关为OFF。读出时PLC的状态开关为RUN、STOP均可。

    图1-25中，③也表示成批传送，但与PLC上的状态开关和存储器形式无关。

    图1-25    程序传送的方式

    1．脱机方式下的操作过程

   (1)准备。将编程器与PLC连接好。

   (2)组成系统。PLC接通电源，编程器复位（+）。

   (3)脱机方式设定。按键和键，选择脱机方式。

   (4)编程操作。脱机方式的编程操作与联机方式下的编程操作相同，即利用写入、读出、插入、删除等功能，生成并编辑程序。

   (5)结束。脱机方式下生成的程序已写入到编程器内部的RAM，若传送到PLC中，则PLC中原有的程序将消失。

    简易编程器内的RAM中的程序用超级电容进行停电保护。充电1h，可保持3天以上。因此，可以将在实验室里脱机生成并保存在编程器内的程序，传送给装在现场的PLC。

    2．脱机与联机转换

    脱机方式下所做的工作最终要在联机方式下完成。利用键显示项目单一览表进行方式的切换。脱机方式项目单有7个项目，利用光标键可切换画面。除联机切换、编程器与PLC传送、模块间传送外，其他方式的操作与联机方式相同。

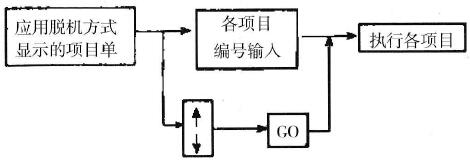

    显示脱机方式项目单及选择各项目单的项目的操作步骤如图1-26所示。

    图1-26    脱机操作步骤

    显示方式项目单时，按所选的项目或使光标对准所选项目并按键，即显示各项目单的项目，实现从脱机方式到联机方式的切换。

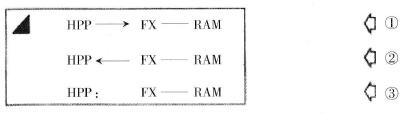

    例如：编程器与主机(HPP-FX PLC)之间的传送，在无存储器卡盒的情况下，编程器(HPP)和主机(FX PLC)之间成批传送程序和参数的显示如下：

    ①从HPP内部RAM往PLC内部RAM成批传送程序和(PLC处于STOP状态)。

    ②从PLC内部往HPP内部RAM成批传送程序和参数。

    ③校验HPP内部RAM和PLC内部RAM的程序和参数。

    若PLC已安装了E2PROM卡盒，进行HPP→E2PROM传送时，必须使PLC处于STOP状态，并使存储器卡盒内的存储器保护开置于OFF位置。其他操作相同。
