PLC系统硬件设计文件

    在对系统硬件设计形成一个初步的设计方案，并对所配置的PLC型号类型也基本确定后，应完成以下的系统硬件设计文件。一般硬件系统的设计文件应包括系统硬件配置图、模块统计表、I/O地址分配表和I/O接线图。

    1．系统硬件配置图

    系统硬件配置图应完整地给出整个系统硬件组成，它应包括系统构成级别、系统联网情况、网络中可编程控制器的站数、每个可编程控制器站上的CPU单元和扩展单元构成情况、每个可编程控制器中的各种模块构成情况。图5-4给出了一般的两级控制系统的基本系统硬件配置图。对于一个简单的控制对象，也可能只有一个设备控制站，不包括图中的其他部分。但无论怎样，都要根据实际系统设计出系统硬件配置图。

    图5-4    系统的硬件配置图

    2．模块统计表

    由图5-4就可得知系统所需各种模块数量。为了便于了解整个系统硬件设备状况和硬件设备投资计算，应做出模块统计表。模块统计表应包括模块名称、模块类型、模块订货号、所需模块个数等内容。系统的硬件配置模块统计如表5-1所示。

    表5-1    模块统计表

    3．I/O地址分配表

    在系统设计中要把输入/输出列成表，给出相应的地址和名称，以备软件编程和系统调试时使用。例如用PLC改造双向起动反接制动控制电路时的I/O地址分配表如表5-2所示。

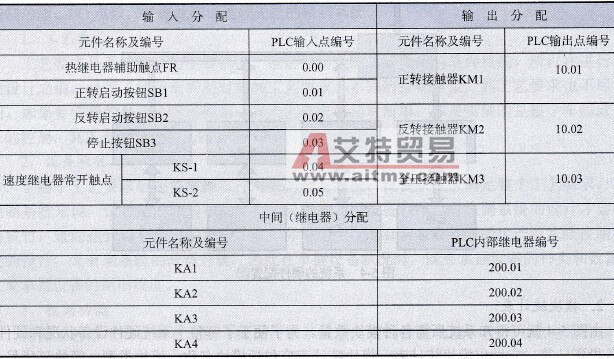

    表5-2    PLC改造双向起动反接制动控制电路的I/O分配表

    4．I/O硬件接线图

   I/O硬件接线图是PLC硬件系统设计的一部分，它反映的是可编程控制器输入/输出模块与现场设备的连接方式示意图。
