FX系列手持式编程器中编程软件的使用

1．系统的启动与退出

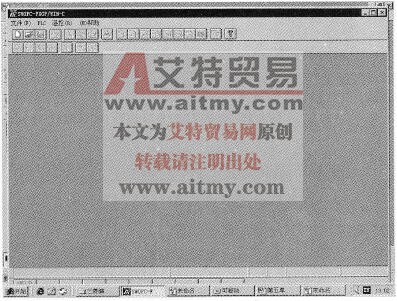

要想启动SWOPC-FXGP/WIN-C，可用鼠标双击桌面上的图标。启动后将出现如图1-38所示的窗口。

图1-38 打开的SWOPC-FXGP/WIN-C窗口

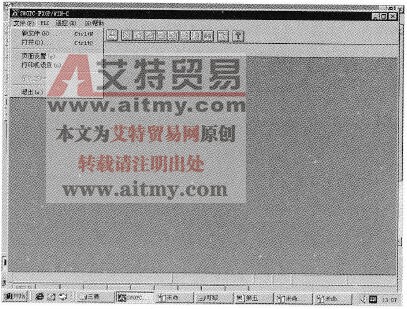

选取[文件]菜单下的[退出]命令，即可退出SWOPC-FXGP/WIN-C系统，如图1-39所示。

图1-39 退出SWOPC-FXGP/WIN-C系统的操作

2．文件的管理

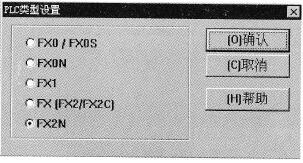

(1)创建新文件。创建一个新的顺控程序的操作方法是：执行“文件”菜单下的“新文件”命令或者按“Ctrl”+“N”键，将弹出PLC类型没置对话框，如图1-40所示；然后在PLC类型设置对话框中选择顺控程序的目标PLC类型，如选择FX2系列PLC后，单击“确认”或者按“0”键即可。

图1-40    PLC类型设置对话框

(2)打开文件。从一个文件列表中打开一个顺控程序或数据的操作方法是：先执行“文件”菜单下的“打开”命令或按“Ctr1+0”键，再在打开的文件菜单中选择一个所需的顺控指令程序，单击“确认”即可，如图1-41所示。

图1-41 打开文件对话框

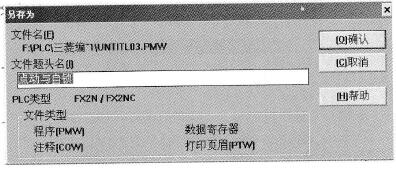

(3)保存和关闭文件。保存当前顺控程序、注释数据以及其他在同一文件名下的数据。如果是第一次保存，屏幕显示如图1-42所示的“文件保存”对话框，可通过该对话框将当前程序命名并保存下来。操作方法是：执行“文件”菜单下的“保存”命令或按“Ctrl+S”键即可。

图1-42 文件保存对话框

将已处于打开状态的顺控程序关闭，再打开一个已有的程序及相应的注释和数据，操作方法是执行“文件”菜单下的“关闭打开”命令。

3．梯形图编程

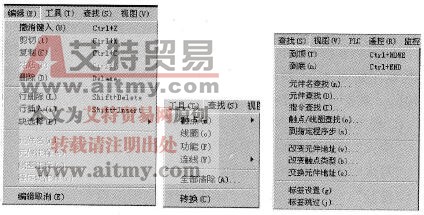

(1)编程操作。梯形图单元块的剪切、复制、粘贴、删除、块选择以及行删除和行插入，可通过执行“编辑”菜单栏实现，如图1-43所示。

图1-43 编辑工具和查找菜单栏

元件名的输入、元件注、线圈注释以及梯形图单元块的注释，可通过执行“编辑”菜单栏实现，如图1-43所示。

(2)元件输入。触电、线圈符号、特殊功能线圈和连接导线的输入，程序的清除，可通过执行“工具”菜单栏实现，如图1-43所示。

(3)梯形图的转换。将创建的梯形图转换格式存入到计算机中，操作方法是执行“工具”菜单下的“转换”命令或按F4键，如图1-43所示。在转换过程中将显示梯形图转换信息，如果在不完成转换的情况下关闭梯形图窗口，创建的梯形图将被抹去。

(4)查找。光标到程序的顶、底和指定程序步显示程序，有关元件接点、线圈和指令的查找，元件类型和编号的改变、元件的替换，可通过执行“查找”菜单栏实现，如图1-43所示。

4．指令表编程

执行“视图”菜单下的“指令表”命令或按“N”键，可实现指令表状态下的编程；执行“视图”菜单下的“指令表”或“梯形图”命令，可实现指令表程序与梯形图程序之间的转换。如图1-43所示。

5．程序的检查

执行“选项”菜单下的“程序检查”命令，选择相应的检查内容，如图1-45所示，然后单击“确认”，可实现对程序的检验，如图1-46所示。

6．程序的传送

“读入”：将PLC中的程序传送到计算机中。

“写入”：将计算机中的程序发送到PLC中。

“校验”：将在计算机和PLC中的程序加以校验。

操作方法是执行“PLC”菜单下的“传送”命令完成相应操作。当选择“读入”时，应在PLC模式设置对话框中对已连接的PLC进行模式设置，操作菜单如图1-47所示。

传送程序时，应注意以下问题。

(1)计算机的RS232C端口与PLC之间必须用指定的电缆线及转换器连接。

(2)执行完“读入”后，计算机中的程序将丢失，原有的程序将被读人的程序所替代，PLC模式改变为被设定的模式。

(3)在“写入”时，PLC应停止运行，程序必须在RAM或EEPROM内存保护关断的情况下写出，然后进行校验。

图1-44 “视图”菜单

图1-45 “选项”菜单

图1-46 “程序检查”对话框

图1-47 “PLC”菜单

7．监控操作

(1)设置显示元件。设置在元件登录监控中被显示的元件，操作方法是在“元件设置”对话框中对以下各项进行设置。

“元件”：设置为监控的起始元件。有效的元件为位元件X、Y和M，字元件S、T、C和D，变址寄存器V和Z。

“显示点数”：设置由元件不断表示的显示点数，最大登陆数为48点。

“刷新屏幕”：清除已显示文件，显示新的指定文件。

设置完成后，单击登陆按钮或按“ENTER”键。

(2)元件监控。监控元件的操作方法是执行“监控/测试”菜单下的“进入元件监控”命令，如图1-48所示。屏幕显示文件登录监控窗口，在此登陆元件。双击鼠标左键或按“ENTER”键显示元件登录对话框。元件及显示点数设置完成后，单击“确认”按钮或按“ENTER”键即可。

图1-48 “监控，测试”菜单

图1-49 “强制Y输出”对话框

(3)元件测控。

①强制PLC输出点(Y)输出ON/OFF。操作方法是执行“监控/测试”菜单下的“强制Y输出”命令，出现“强制Y输出”对话框，如图1-49所示。设置元件地址及ON /OFF状态后，单击“运行”按钮或按“ENTRE”键，即可完成特定输出。

②强行设置或重新设置PLC的位元件状态。操作方法是执行“监控/测试”菜单下的“强制ON/OFF”命令，屏幕显示强制ON/OFF对话框，如图1-50所示。在此设置或重新设置元件后，单击“运行”按钮或“ENTER”键，使特定元件得到设置或重新设置。

图1-50 “强制ON/OFF”对话框

③改变PLC元件的当前值。操作方法是执行“监控/测试”菜单下的“改变当前值”命令，屏幕显示改变当前值对话框，如图1-51所示。在此改变元件及当前值后，单击“确认”按钮或按“ENTER”键，选定元件的当前值被改变。

图1-51 “改变当前值”对话框

④改变PLC中计数器或计时器的当前值。操作方法是在梯形图监控中执行“监控/测试”菜单下的“改变当前值”命令，屏幕显示改变当前值对话框。在此设置待改变的值并单击“确认”按钮或按“ENTER”键，指定元件的当前值被改变。如果设置输出命令的是数据寄存器，或光标正在应用命令位置并且D、V或Z当前可用，该功能同样可被执行。在这种情况下，元件号可被改变。
