STL编程语言状态位和二进制标志位的设置

数字功能对CC0、CC1、OV和OS状态位的影响如表15-3所示。特殊STL语句对RLO和BR状态位有影响。

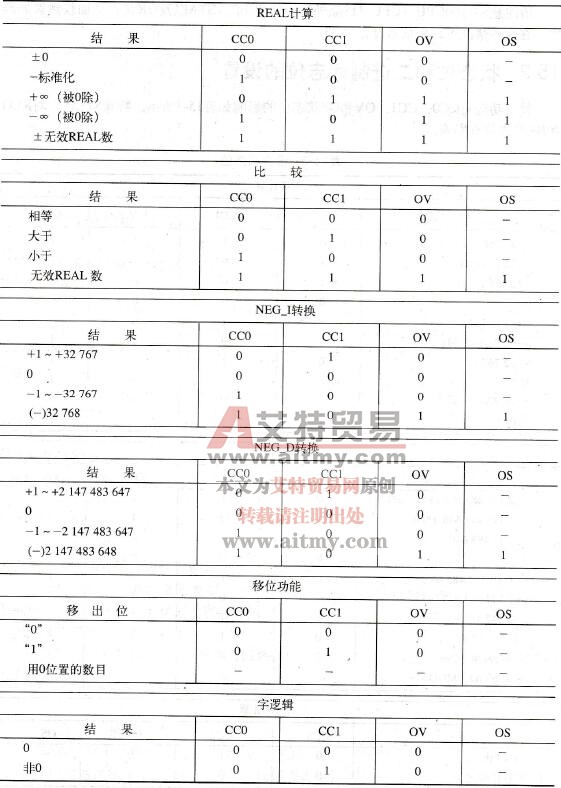

表15-3 设置状态位

1．INT和DINT计算的状态位

数据格式INT和DINT的算术功能设置所有数字标志位（状态位）。计算结果为0时， CC0和CC1都置为“0”。当计算结果为正时，CC0为“0”而CC1为“1”；当计算结果为负时，CC0为“1”而CC1为“0”。计算结果超出范围时，OV和OS置位（请注意溢出时CC0和CC1的其他含义）。0作为除数时，所有的数字状态位都将置为“1”。

2．REAL计算的状态位

数字格式REAL的算术功能和数学功能设置所有的数字状态位。计算结果为0时，CC0和CC1设置为“0”。计算结果为正时，CC0为“0”而CC1为“1”；计算结果为负时，CC0为“1”而CC1为“0”。计算结果超出范围时，OV和OS均置位（请注意溢出时CC0和CC1的其他含义）。所有的数字状态位都置为“1”用于指示无效REAL数。

当REAL数要降低精度时，REAL数将做非标准化处理，指数为0；非标准化REAL数的绝对值小于1.175494×10-38。S7-300 CPU (CPU 318除外)将非标准化REAL数当成0处理。

3．转换功能中的状态位

实现转换功能时，补码对各数字状态位都有影响。此外，当出错（即超出范围或出现无效REAL数）时，下列的转换功能将OV和OS置位：

●ITB和DTB: INT转换成BCD。

●RND+、RND-、RND和TRUNC: REAL转换成DINT。

4．比较功能状态位

比较功能设置CC0和CC1状态位。执行比较功能的标志位是独立设置的，它仅与比较功能的两个值有关。REAL比较用来检测有效的REAL数。

5．字逻辑运算和移位功能状态位

字逻辑运算和移位功能将设置CC0和CC1状态位。OV将复位。

6．RLO的置位和复位

SET将RLO设置为“1”，CLR将RLO设置为“0”。与此类似，STA状态位也被设置为“1”或“0”。这些语句都是无条件执行的。

SET和CLR也将复位OR和/FC状态位，也就是，执行完SET和CLR之后，一个新的逻辑运算开始了下一次的扫描（检测）。用户可以通过SET指令编程实现二进制地址的绝对置位和复位。

SET  ;

S   M8.0;  //置位存储器位

R    M8.1  //复位存储器位

CLR  ;

S    C1;    //复位用于“置位计数器”的边沿存储器位

RLO的直接置位和复位对定时器和计数器同样有用。定时器和计数器启动时，RLO需从“0”变为“1”（请注意，亦需要上升沿来启用）。主要数字逻辑运算的编程中，RLO通常不定义，例如位于检测数字标志位（状态位）的跳转功能之后。这里用户可以使用SET和CLR去处理RLO定义的置位和复位或RLO变化的编程。

7．BR置位和复位

通过SAVE用户可以将RLO存储在二进制结果中。SAVE将信号状态从RLO传送到BR状态位。SAVE无条件执行，不影响其他状态位。

SET    ;

SAVE  ;    //把BR设置为“1”

…

AN    OV;

SAVE ;    //在溢出上把BR设置为“0”
