STL编程语言算术功能的一般表达法

    算术功能编程一般采用下面的简略方法：

    首先，将计算比较量的第一个地址加载到累加器1。当加载第二个地址时，累加器1中的内容被移位到累加器2中，接下来用算术功能将累加器1和累加器2中的内容进行结合，结果存放在累加器1中。

    不管累加器的内容和条件是什么，算术功能按所规定的运算执行计算。表10-2显示了不同数据类型计算举例。

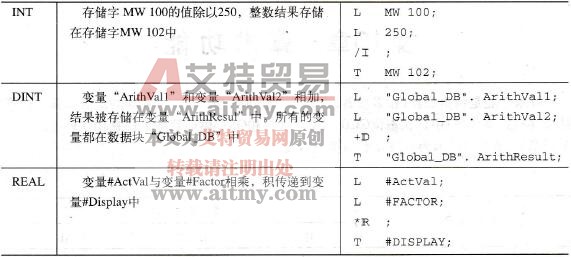

    表10-2    算术功能举例

    对于整型数，算术功能只用于累加器低阶字，累加器高阶字被忽略。实型数运算时，要检查累加器的内容，以确保两个累加器中都有有效实型数。

    在S7-300CPU（除了CPU 318）执行算术功能时，不修改累加器2中的内容；在S7-400CPU和CPU 318执行算术功能时，累加器2中的内容被累加器3覆盖，然后累加器4中的内容被移位覆盖到累加器3（如图10-1所示）中。

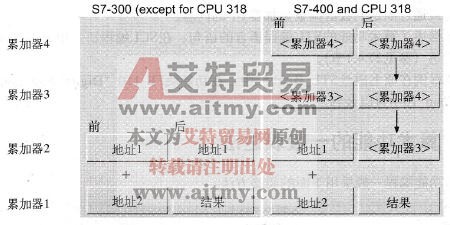

    图10-1    执行算术功能时累加器中的内容
