直接数据交换通信方式的组态技术方法

    1．直接数据交换

    直接数据交换( Direct Data Exchange)简称为DX，又称为交叉通信，主要用于智能从站(I从站)接收DP从站的数据，和多主站系统的从站发送数据到其他主站。在选型时应注意某些CPU没有直接数据交换功能。

    下面是直接数据交换的几种应用场合：

   1)单主站系统中DP从站发送数据到智能从站。

   2)同一个物理DP子网的多主站系统中，从站发送数据到其他主站。

   3)从站发送数据到其他主站系统的智能从站。

    2．直接数据交换组态举例

    在STEP 7中创建一个名为“PB_DX”的项目（见随书光盘中的同名例程），选择CPU为CPU 414- 2DP。DP主站系统有3个CPU（见图7-38），DP主站CPU 414-2的符号名为“DP主站”，站地址为2；DP从站CPU 315-2 DP的符号名为“发送从站”，站地址为3；DP从站CPU 316- 2DP的符号名为“接收从站”，站地址为4。

    图7-38    HW Config中的DP网络

    通信要求如下：4号站发送连续的4个字到DP主站；3号站发送连续的8个字到DP主站，4号站用直接数据交换功能接收这些数据中的第3至第6个字。

    3．组态DP主站

    选中管理器中的“SIMATIC 400(1)”对象，双击右边窗口中的“硬件”图标，进入HW Config窗口，在该站的机架中添加电源模块和I/O模块。

    双击机架中CPU模块内标有DP的行，在出现的对话框的“常规”选项卡中点击“属性”按钮，在出现的对话框的“参数”选项卡（图7-29）中，默认的站地址为2。点击“新建”按钮，在出现的对话框的“网络设置”选项卡（见图7-30）中，采用默认的网络参数，传输速率为1.5 Mbit/s，总线配置文件为DP，多次点击“确认”按钮，返回硬件组态窗口，在CPU 414-2DP的机架右侧出现PROFIBUS-DP(1)主站系统的网络线（见图7-38）。此时图中还没有两个从站。

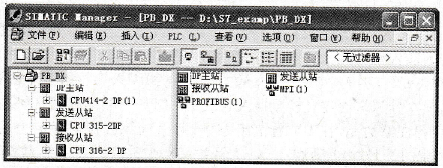

    图7-39    直接数据交换的SIMATIC管理器

    4．组态智能从站

    在SIMATIC管理器中，将主站的站名改为“DP主站”。用鼠标右键点击屏幕左侧窗口最上面的“PB_DX”项目对象，在打开的快捷菜单中选择命令“插入新对象”→“SIMATIC300站点”，插入新的S7-300站。选中该从站后，双击右边的“硬件”图标，对该站的硬件组态，生成该站的机架后，将CPU 315- 2DP插入2号槽，电源模块插入1号槽。CPU的订货号为6ES7 315- 2AG10- 0AB0。请注意，某些订货号的CPU 315-2 DP没有直接数据交换(DX)功能。

    将CPU放到机架上时，在自动打开的对话框的“参数”选项卡中，将DP站地址设为3，选择不连网。回到硬件组态窗口后，双击标有DP的行，在打开的对话框的“工作模式”选项卡中，将该站设置为DP从站，不联网，符号名为“发送从站”。保存组态结果后关闭HW Config。

    用同样的方法生成另一个DP从站，CPU的型号为CPU 316-2DP，设置该站的站地址为4，不联网，工作模式为DP从站，符号名为“接收从站”。

    5．将智能从站连接到DP网络上

    返回S7-400主站的硬件组态屏幕，打开右边的硬件目录窗口中的“\PROFIBUS-DP＼Con-figured Stations”（已组态的站）文件夹，将图标“CPU 31x”拖放到左边窗口中的PROFIBUS网络线上。”DP从站属性”对话框被自动打开，在“连接”选项卡选中列表框中的CPU315- 2DP，站地址为3。点击“连接”按钮，该站被连接到DP网络上。

    用同样的方法将从站CPU 316- 2DP连接到DP网络上，站地址为4。

    6．组态发送站的地址区

    在主站的硬件组态窗口中，双击3号站的图标（见图7-38），在出现的对话框的“组态”选项卡中，为3号DP从站配置主从通信的输入/输出区地址。点击图中的“新建”按钮，在出现的对话框中设置DP从站输入/输出区的地址。

    图7-40    CPU 315- 2DP(3号从站)的通信I/O区组态

    由图7-40可知，DP主站通过IW200~IW214接收CPU 315- 2DP的数据，同时通过QB180~ QB189向CPU 315- 2DP发送数据。

    设置好后点击“确定”按钮，返回“组态”选项卡，再点击“确定”按钮，最后返回主站的HW Config窗口。

    7．组态接收站的地址区

    回到主站的硬件组态窗口后，双击4号DP从站的图标，在打开的对话框的“组态”选项卡，组态通信用的输入/输出区地址。点击图中的“新建“按钮，出现设置DP从站输入/输出区地址的对话框（见图7-42）。用最上面的“模式”选择框选中“DX”模式，设置图7-41中第一行的参数，使4号从站通过直接数据交换，接收CPU 315- 2DP发送到主站的数据中的第3~6个字。值得注意的是，在DX通信组态中，通信伙伴被自动指定为发送数据的3号站，但是通信伙伴的地址区必须在主站（2号站）接收3号站发送的数据的过程输入区IW200~IW214之内。相当于3号从站向主站发送数据时，4号从站”偷听“其中的部分数据（见图7-38）。

    图7-41    CPU 316- 2DP(4号从站)的通信I/O区组态

    按图7-41第二行的要求设置4号从站与主站之间的主从(MS)通信的参数。设置好后点击“确认”按钮，返回主站的HW Config窗口。

    设置完全部参数后，点击工具条上的按钮（编译与保存），在保存组态信息的同时对硬件组态进行编译。如果组态存在问题，将会显示错误和警告信息。改正错误后，才能成功地编译，组态信息保存在系统数据块中。编译成功后可以在HW Config或SIMATIC管理器中下载组态信息。

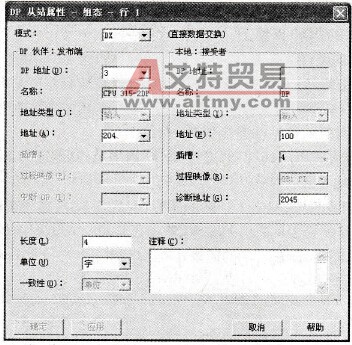

    图7-42    CPU 316- 2DP直接数据交换的参数设置
