基于以太网的S5兼容通信

    基于以太网的S5兼容通信包括ISO、ISO-on-TCP、TCP和UDP通信。它们的组态和编程的方法基本上相同。下面以S7-300之间通过CP343-1 IT和CP343-1建立的TCP连接为例，介绍S5兼容通信的组态和编程的方法。

    基于以太网的S5兼容通信的组态与编程基本上相同，本例中组态的是TCP连接。在SIMATIC管理器中生成一个名为“IE_S5_1”的项目（见随书光盘中的同名例程），CPU为CPU 315 - 2DP。在HW Config中，将CP343-1 IT插入机架。在自动出现的“属性-Ethernet接口”对话框的“参数”选项卡中，设置CP的IP地址、子网掩码和MAC地址，可以使用默认的IP地址和子网掩码。

    点击“新建”按钮，生成一条名为“Ethernet(1)”的以太网，将CP连接到网络上。点击“确认”键，返回CP属性对话框，设置CP的MPI地址为4。

    在SIMATIC管理器中生成另一个300站点，在HWConfig中，将CPU 315- 2DP插入机架，设置它的DP和MPI地址均为3。将CP343.1插入机架，设置它的IP地址、子网掩码（可使用默认值）和MAC地址，将它连接到前面生成的以太网上。设置CP的MPI地址为5。

    组态好两个S7-300站后，打开NetPro窗口，看到连接到以太网上的两个站（见图7-46）。选中某个站的CPU所在的小方框，在下面的窗口出现连接表，双击连接表第一行的空白处，建立一个新连接。

    在弹出的“插入新连接”对话框中，将“连接伙伴”设为与本站通信的CPU 315- 2DP，连接类型设为“TCP连接”，连接属性见图7-47。

    图7-46    工业以太网组态

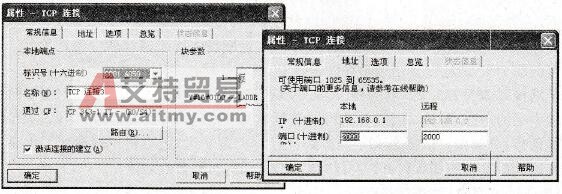

    图7-47    TCP连接属性对话框

    在编程时，在第一台CPU 315- 2DP的OB1中调用FC6“AG_RECV”来接收数据，在第二台CPU 315- 2DP的OB35中调用FC 5“AG_SEND”来发送数据。FC 5和FC6在文件夹“＼库＼SIMATIC NET_CP＼CP 300”中。下面是第一台CPU 315- 2DP的OB1中的接收程序。

程序段1：接收程序

    CALL "AG_PECV"    //FC 6

    ID    ：=1/    /组态时指定的连接ID

    LADDR  ：= W#16#100    //组态时指定的CP地址（见图7-47中的LADDR）

    RECV    ：=P#DB2．DBX 0．0BYTE 40    //数据接收缓冲区地址指针

    NDR    ：=M0.1    //每次接收新数据产生一个脉冲

    ERROR  ：=M0.2    //错误标志位

    STATUS  ：=MW2    //错误状态字

    LEN    ：=MW4    //实际接收的数据长度

    L   DB2．DBW 38

    T   QW    4    //用对方的IW0控制本站的QW4

下面是第二台CPU 315- 2DP的0835中的程序：

程序段1：DB1．DBW0加1

    L   DB1．DBW    0

    +   1

    T   DB1．DBW    0

程序段2：发送程序

    L   IW    0

    T   DB1．DBW    38   //用本站的IW0控制对方的QW4

    CALL“AG_SEND"    //FC 5

    ACT    ：=TRUE    //发送使能位

    ID    ：=1    //组态时指定的连接ID

    LADDR  ：=W#16#100    //组态时指定的CP地址

    SEND    ：=P#DBl．DBX 0.0 BYTE 40    //数据发送缓冲区地址指针

    LEN    ：=40    //发送数据长度

    DONE    ：=M10.2    //每次发送成功产生一个脉冲

    ERROR  ：=M10.3    //错误标志位

    STATUS  ：=MW12    //错误状态字

    IP地址必须在同一个网段内。如果用以太网下载和监控PLC，PC与CPU的IP地址也应在同一个网段内。
