TR位实现分支程序的编制实例

    图6-24a所示梯形图，试用TR位实现分支程序的编制。

    分析：图6-24a所示的TR 0和TR 1是用来存储两个分支点的执行条件。在执行指令1后，TR 1内的执行条件被调出和IR 00003的状态进行“AND”操作。而存在TR 0中的执行条件会被两次调用，第一次调出来和IR 00004的状态进行“AND”操作，而第二次是与IR 00005的状态“非”进行“AND”操作，其对应指令助记符编程如图6-24b所示。

    图6-24    该例子的图

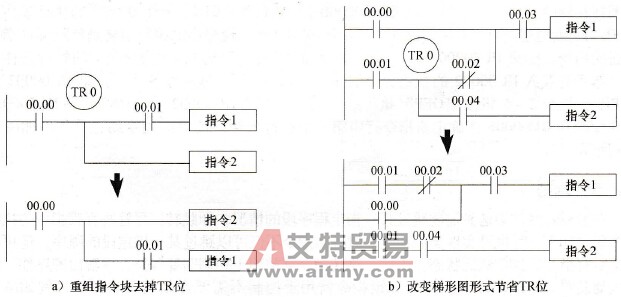

    当画梯形图时一般不用TR位，只有在使用助记符编程时才使用TR位，这样可以减少程序的指令数，并使程序更易于理解。在图6-25a、b两组梯形图中，变换后的形式没有用TR位减少了指令数。图6-25a是通过重组指令块实现去掉TR的；图6-25b通过将第二个“OUTPUT”指令分开，并使用另一个“LOAD”指令来为它产生适当的执行条件的方法，节省掉了TR位。

    图6-25    变换后的图
