PLC顺序功能图选择序列与并行序列的编程技术方

来源:艾特贸易2017-06-05

简介1 .选择序列的分支的编程方法 图 5-23 中的程序见 FC 3 ,步 M0.0 之后有一个选择序列的分支,设 M0.0 为活动步,当它的后续步 M0.1 或 M0.2 变为活动步时,它都应变为不活动步( M0.0 变为

    1.选择序列的分支的编程方法

    5-23中的程序见FC 3,步M0.0之后有一个选择序列的分支,设M0.0为活动步,当它的后续步M0.1M0.2变为活动步时,它都应变为不活动步(M0.0变为0状态),所以应将M0.1M0.2的常闭触点与M0.0的线圈串联。

    如果某一步的后面有一个由N条分支组成的选择序列,该步可能转换到不同的N步去,则应将这N个后续步对应的存储器位的常闭触点与该步的线圈串联,作为结束该步的条件。

    2.选择序列的合并的编程方法

    5-22中,步M0.2之前有一个选择序列的合并,当步M0.1为活动步(M0.11),并且转换条件I0.1满足,或步M0.0为活动步,并且转换条件I0.2满足时,步M0.2都应变为活动步,即代表该步的存储器位M0.2的起动条件应为M0.1·I0.1+M0.0·I0.2,对应的起动电路由两条并联支路组成,每条支路分别由M0.1I0.1M0.0I0.2的常开触点串联而成(见图5-23)。

    一般来说,对于选择序列的合并,如果某一步之前有N个转换,即有N条分支进入该步,则代表该步的存储器位的起动电路由N条支路并联而成,各支路由某一前级步对应的存储器位的常开触点与相应转换条件对应的触点或电路串联而成。

选择序列与并行序列

    5-22    选择序列与并行序列

    3.并行序列的分支的编程方法

    5-22中的步M0.2之后有一个并行序列的分支,当步M0.2是活动步并且转换条件I0.3满足,步M0.3与步M0.5应同时变为活动步,这是用M0.2I0.3的常开触点组成的串联电路分别作为M0.3M0.5的起动电路来实现的;与此同时,步M0.2应变为不活动步。步M0.3M0.5是同时变为活动步的,只需将M0.3M0.5的常闭触点与M0.2的线圈串联即可。

    4.并行序列的合并的编程方法

    M0.0之前有一个并行序列的合并,该转换实现的条件是所有的前级步(即步M0.4M0.6)都是活动步和转换条件I0.6满足。由此可知,应将M0.4M0.6I0.6的常开触点串联,作为控制M0.0的起保停电路的起动电路。M0.4M0.6的线圈都串联了M0.0的常闭触点,使步M0.4和步M0.6在转换实现时同时变为不活动步。

    任何复杂的顺序功能图都是由单序列、选择序列和并行序列组成的,掌握了单序列的编程方法和选择序列、并行序列的分支、合并的编程方法,就不难迅速地设计出任意复杂的顺序功能图描述的数字量控制系统的梯形图。

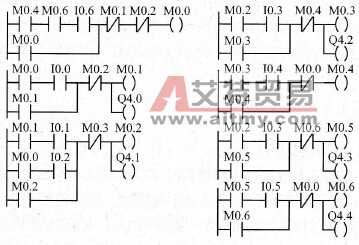

梯形图

    5-23    梯形图
