S7-PLCSIM快速入门

    用户程序的调试是通过视图对象( View Objects)来进行的。S7-PLCSIM提供了多种视图对象，用它们可以实现对仿真PLC的各种变量、计数器和定时器的监视与修改。

    下面以调试电动机的控制程序为例，介绍用S7-PLCSIM进行仿真的过程。图4-6是异步电动机星形-三角形降压起动的主电路和PLC的外部接线图，以及OB1中的梯形图程序。主电路中的接触器KM1和KM2动作时，异步电动机运行在星形接线方式；KM1和KM3动作时，运行在三角形接线方式。

    按下起动按钮I0.0，Q4.0和Q4.1同时变为1状态（见图4-6），使KM1和KM2同时动作，电动机按星形接线方式运行，定时器T0的线圈通电。9s后T0的常闭触点断开，通过Q4.1使KM2的线圈断电，T0的常开触点闭合，通过Q4.2使KM3的线圈通电，电动机改为三角形接线方式运行。按下停车按钮，梯形图中I0.1的常闭触点断开，使KM1和KM3的线圈断电，电动机停止运行。过载时I0.2的常开触点断开，电动机也会停机。

    图4-6    星形-三角形降压起动硬件接线图与梯形图

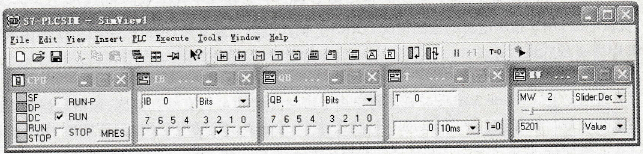

    图4-7    S7-PLCSIM仿真窗口

    点击SIMATIC管理器工具条中的按钮，打开S7-PLCSIM窗口（见图4-7），窗口中有自动生成的CPU视图对象，同时自动建立了STEP 7与仿真CPU的连接。此时仿真PLC的电源连通，CPU处于STOP模式。可以用鼠标调节S7 -PLCSIM窗口的大小。

    点击S7-PLCSIM工具条中的按钮，生成IB0、QB0和T0的视图对象。将视图对象中的QB0改为QB4，按<Enter>键确认。可以改变视图对象的显示格式。

    在SIMATIC管理器选中“块”对象，点击工具条中的下载按钮，将所有的块下载到仿真PLC。对于下载时的提问“是否要装载系统数据？”，一般应回答“Yes”。

    点击CPU视图对象中标有RUN或RUN-P的小框，将仿真PLC的CPU置于运行模式。

   (1)开机控制

    用鼠标点击IB0视图对象中的第2位(10.2)，使之显示“√”，I0.2变为1状态，表示热继电器的常闭触点接通，没有过载。

    用鼠标点击IB0视图对象中第0位的单选框，出现符号“√”，I0.0变为ON（1状态），相当于按下起动按钮。再点击一次“√”消失，I0.0变为OFF（0状态），相当于放开起动按钮。

   I0.0变为ON后，观察到视图对象QB4中的第0位和第1位的小框内出现符号“√”，表示Q4.0和Q4.1变为ON，即电动机按星形接线方式起动。与此同时，视图对象TO的时间值由0变为900（因为此时系统自动选择的时间分辨率为10ms，900相当于9s），并不断减少。9s后减为0，定时时间到，T0的常开触点接通，视图对象QB4中的Q4.1变为OFF，Q4.2变为ON，电动机由星形接线方式切换到三角形接线方式运行。

    (2)停机控制

    用鼠标给停止按钮I0.1施加一个脉冲，观察到Q4.0~Q4.2立即变为OFF，电动机停止运行。

    电动机运行时，点击I0.2对应的小框，使其中的“√”消失，即热继电器的常闭触点断开，I0.2变为0状态，梯形图中I0.2的常开触点断开，电动机也会停机。

    用S7-PLCSIM进行仿真时，可以同时打开OB1中的梯形图程序，单击工具条上的按钮，在梯形图中监视程序的运行状态。
