PLC输出电路设计中减少输出点的技术方法

来源:艾特贸易2017-06-05

简介(1) 分组输出。若两组负载不同时工作,可通过外部转换开关或通过受 PLC 控制的电器触点进行切换,如图 5-17 所示。图中当转换开关在“ 1 ”的位置时,第一组接触器线圈 KM10 、 KM11 、

    (1)分组输出。若两组负载不同时工作,可通过外部转换开关或通过受PLC控制的电器触点进行切换,如图5-17所示。图中当转换开关在“1”的位置时,第一组接触器线圈KM10KM11KM12PLC控制;当转换开关在“2”的位置时,第二组接触器线圈KM20KM21KM22PLC控制。

   (2)并联输出。当两负载处于相同的受控状态时,可将两负载并联,接在同一个输出端上。如控制某一电动机运转的接触器线圈和指示该电动机工作状态的指示灯,就可采用并联输出的方法。

   (3)某些信号可不经PLC进行控制。系统中某些相对独立、控制简单的部分可考虑直接用外部继电器驱动,从而节省PLC的点数。

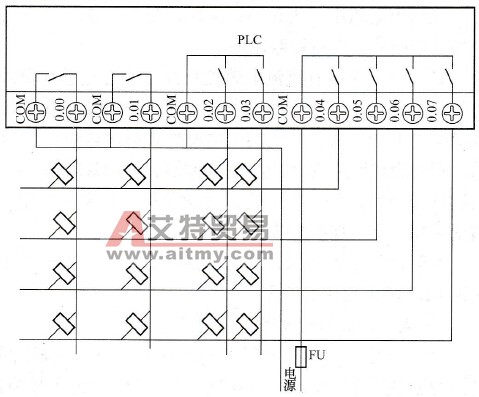

   (4)矩阵输出。图5-18中采用8个输出组成4×4矩阵,可接16个输出设备(负载)。要使某个负载接通工作,只要控制它所在的行与列对应的输出继电器接通即可。例如,要使负载KM1得电工作,必须10.0010.04输出接通。因此,在程序中要使某一负载工作就要使其对应的行列输出继电器都接通。这样用8个输出点就可控制16个不同控制要求的负载。

分组输出接线图

    5-17    分组输出接线图

矩阵输出

    5-18    矩阵输出

    艾特贸易网提示:只有当某一行对应的输出继电器接通,接在该行上的各列输出继电器才可任意接通;或者只有当某一列对应的输出继电器接通,接在该列上的各行输出继电器才可任意接通。否则将会出现负载的错误通断情况。因此,采用矩阵输出时,必须要将同一时间段接通的负载安排在同一行或同一列中,否则无法达到预期控制目的。

   (5)负载多功能化。一个负载实现多种用途。例如在传统继电器电路中,一个指示灯只指示一种状态。在PLC控制系统中,利用PLC强大的编程功能,很容易实现一个输出点控制指示灯常亮或按着某一频率闪烁,这样一个指示灯就可表示两种或多种不同的信息,节省了输出点数。

    以上只是一些常用的减少I/O点数的措施,以供参考,实际应用中利用PLC强大而灵活的编程功能还有许多方法。
