SIMATIC S7基于源文件的数据块编程

    为数据块创建一个源文件时，必须遵守表3-5中所示的编程块时的结构和顺序。这适合于STL程序源文件，也适合于SCL程序源文件。

    1．块标题

    在块类型之后，变量声明之前，在块标题中编写块的属性。块标题中所有的信息都是可选的，可以省略单个声明或所有的声明。

    在块类型行之后立即用关键字“TITLE=”，可以输入最多64个字符的块标题。随后以双斜线开始，以一个或多个注释行的形式输入块注释。块注释可长达18KB。

    表3-5    编程数据块的关键字

    2．数据块中的声明段

    声明段包含了块内局部变量的定义，即只在块内使用的变量的定义。可以像具有“单独的”变量的全局数据块那样来声明一个数据块，或者像具有UTD的全局数据块和实例数据块。

    在全局数据块中的变量声明包括名字、数据类型、默认值和变量注释（可选）。

    举例：

   Quantity: INT:=+500; //Units per batch

    所有变量都可以配置默认值。变量的顺序是任意的，它所需要的存储器空间与数据类型有关，给出了变量所占用的存储器空间。介绍在数据块中变量是如何存储的。通过熟练地选择顺序，可以使所需的存储器最佳化。

    如果不利用配置默认值的机会，根据数据类型，编辑器将把0或最小的值赋给变量，或者用空格填充它。

    从UDT导出的数据块的声明段只能由UDT组成。可以使用绝对地址（例如UDT51）或者符号地址（例如“frame header”）。

    3．数据块中的初始化

    初始化段从BEGIN开始，用END_DATA_BLOCK结束。即使在初始化段不为变量配置默认值，也必须指定这些代码字。

    如果没有为数据地址指定初始化值，编辑器将使用声明段的值；如果使用在声明段赋值的用户数据类型的默认值，可以在初始化段重写默认值。这同样适用于实例数据块。实例数据块已经作为数据结构配置给了功能块（作为其默认值），可以单独地为该实例形成实际值（用于具有该数据块的功能块的调用）。

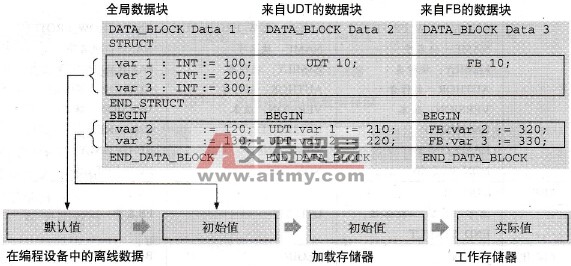

    在声明段，数据地址的默认值设定提供了在离线数据管理中的默认值，它也用作初始值。在初始化段的默认值改写初始值（如图3-13所示）。

    图3-13    面向源文件编程的数据存储

    当传送到CPU时，编程设备把初始值写入加载存储器，CPU从加载存储器把初始值复制到工作存储器，在这里，它变成了实际值。用户程序用工作存储器中的数据地址的实际值工作。
