PLC数字量输入模块的参数设置

    输入/输出模块的参数在STEP7的硬件组态界面中设置，参数设置必须在CPU处于STOP模式下进行。设置完所有的参数后，应将参数下载到CPU中。从STOP模式转换为RUN模式时，CPU将参数传送到每个模块。

    在SIMATIC管理器中，选中某个S7-400站，双击右边窗口中的“硬件”图标，进入HW Config界面。双击机架中的数字量输入模块“DI16xDC 24V Interrupt”（订货号为6ES7 421-7BH00-0AB0），出现图2-26所示的模块属性对话框。

    在“地址”选项卡，可以修改模块的起始字节地址。如果要将地址范围分配给某个过程映像分区，可用“过程映像”下拉式列表选择过程映像分区。

    在“输入”选项卡（见图2-44），用鼠标点击多选框，可以设置是否产生诊断中断和硬件中断。多选框内出现“√”表示允许产生中断。

    点击或按钮，可以显示左边或右边隐藏的输入。点击或按钮，将显示最左边或最右边的4点输入。这些按钮所在的行的数字是模块中输入点的序号。

    选择了允许硬件中断后，可以用多选框在“硬件中断触发”区，设置上升沿中断、下降沿中断，或上升沿和下降沿均产生中断。出现硬件中断时，CPU的操作系统将调用硬件中断组织块（例如OB40）。

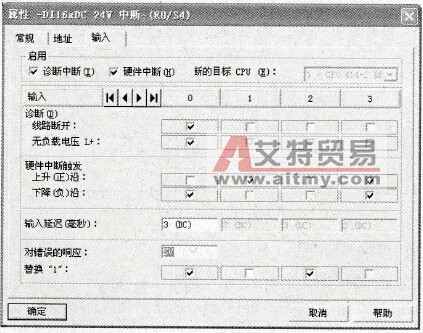

    图2-26    数字量输入模块的输入参数设置

    在“诊断”区，可以逐点设置是否有断线诊断功能，和是否诊断丢失负载电压L+。模块通过检测输入端的电流，可以监视输入点与传感器之间的连接是否断线。如果模块识别到激活的诊断事件，将此事件保存到诊断数据区。用户程序可以用系统功能SFC 51读取系统状态表中的诊断信息。如果激活了诊断中断，上述故障事件将会触发诊断中断，可以用OB82编写处理诊断事件的中断程序。

    点击输入框“输入延迟”，在弹出的菜单中选择以ms为单位的整个模块的输入延迟时间。有的模块可以分组设置延迟时间。

    如果选择“对错误的响应”为SV（替代值），可在“替换‘1’”所在的行，为每个输入点设置替代值。多选框内出现“√”表示替代值为1，反之为0。

    如果选择KLV，模块各点保持出现故障之前最后读入的有效值。
