FXGP/WIN-C软件的认识

    三菱FX系列PLC的电脑编程软件(SWOPC-FXGP/WIN-C)能对包括FX2N等多种机型进行梯形图、指令表和SFC编程，并能自由地进行切换。该软件还可以对程序进行编辑、改错及核对，并可将计算机屏幕上的程序写入到PLC中，或从PLC中读取程序。该软件还可对运行中的程序进行监控及在线修改等。

    该软件的启动通常采用两种方式。一是双击桌面上的FXGP/WIN-C编程软件的快捷图标；二是单击桌面“开始”→“程序”→“MELSEC-F FX Applications”→“FXGP/WIN-C”，打开FXGP/WIN-C编程软件的编程界面，如图1-27所示。

    图1-27    FXGP/WIN-C编程软件的编程界面

    1．PLC程序上传

    第一步：单击菜单栏中的“PLC”→“端口设置”，弹出“端口设置”对话框，如图1-28所示。选择正确的串行口后，单击“确认”按钮。

    图1-28    “端口设置”对话框

    第二步：单击菜单栏中的“PLC”→“读入程序”，弹出“PLC类型设置”对话框，如图1-29所示。选择正确的PLC型号，单击“确认”按钮后，等待几分钟，PLC的程序即上传到编程软件的程序界面中并通过“文件”→“保存”存入相应的文件夹中。

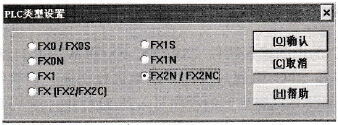

    图1-29    “PLC类型设置”对话框

    2．程序编辑菜单

    单击菜单栏中的“文件”→“新文件”，弹出“PLC类型设置”窗口，选择好型号后单击“确认”按钮，出现如图1-30所示的梯形图编程界面，界面显示左右母线、编程区、光标位置、菜单栏、工具栏、功能图栏、功能键、状态栏及标题栏等。

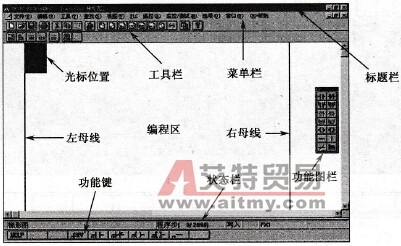

    图1-30    梯形图编程界面

    菜单栏中的栏目有文件、编程、工具、查找、视图、PLC、遥控、监控/测试、选项、窗口和帮助共11项。基本操作与Windows操作系统中其他应用软件类似，这里不再赘述。
