STEP 7的下载

    STEP 7可以把用户的组态信息（SDB-系统数据）和程序下载到CPU中。下载的常用方法有：在项目管理器画面、在具体的程序或组态画面和离线／在线画面中进行下载。

    在下载过程中，STEP 7会提示用户处理相关信息，如：是否要删除模块中的系统数据，并离线系统数据替代，OB1已经存在是否覆盖，是否停止CPU等，用户应该按照这些提示做出选择，完成下载任务。

    当下载时把CPU面板的模式开关切换到“RUN”或“RUN-P”模式，下载信息包含硬件组态信息或网络组态信息等系统数据时，会提示需要切换到停止状态。

   (1)在项目管理器中下载

    在管理器中下载既可以下载整个站，也可以只下载一部分，例如只下载一个块。下面先介绍下载整个站的步骤。

    首先打开STEP 7的项目管理器界面，单击菜单栏的“选项”→“设置PG/PC接口”，如图3-42所示，弹出“设置PG/PC接口”界面，如图3-43所示，选择“PC Adapter(MPI)”，单击“属性”按钮。

    图3-42    打开“设置PG/PC接口”界面

    图3-43    “设置PG/PC接口”界面

    【关键点】下载软硬件的方法很多，可以用MPI、PROFIBUS、S7、ISO和TCP等通信协议下载，可以采用MPI适配器、以太网和CP5611卡（还有CP5613、CP5511等）传输介质下载，本例仅使用MPI协议，用MPI适配器下载程序，还有很多其他下载程序的方法。

    在“MPI”选项卡中，设置编程器(或者PC)的地址，本例为“1”，在设定传输率为“187.5Kbps”，如图3-44所示。

    【关键点】编程器（或者PC）的地址是唯一的，一般选用默认值“1”，传输率一般也选用默认值“187.5Kbps”。

    图3-44    通信参数设置

    在“本地连接”选项卡中，设置编程器（或者PC）的通信接口，本例为“USB”，再单击“确定”按钮即可，如图3-45所示。

    【关键点】MPI适配器一端与编程器相连，通常是USB接口或者RS-232C接口，另一端与PLC相连，通常是RS-485接口。若MPI适配器上有USB接口，则必须在STEP 7中安装驱动程序，此程序可以在西门子的官方网站(wvvw.ad.siemens.com.cn)下载。

    图3-45    设置通信接口

    回到如图3-43所示的界面，单击“确定”按钮，弹出如图3-46所示界面，单击“确定”按钮。

    【关键点】若上一次使用的通信协议与这次相同，则不会有此界面弹出。

    先选取站点“S7-300”，再单击“下载”按钮，如图3-47所示，程序和硬件组态开始下载，若组态模块的信息和实际目标模块的信息不同时，弹出如图3-48所示界面，若订货号等有报警（即出现一个黄色三角形，三角形中有一个“！”），则必须重新组态。

    图3-46    更改访问路径

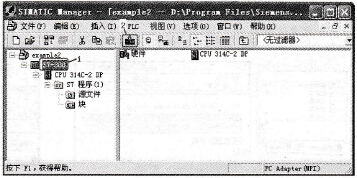

    图3-47    项目管理器画面

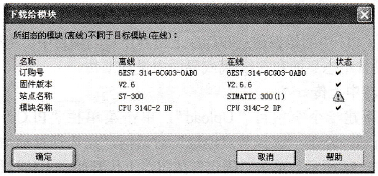

    图3-48    组态模块的信息和实际目标模块的信息对照

    如果PLC中已经有程序或者硬件组态，则会弹出如图3-49所示界面，含义为是否将CPU中的“OB1”用编程器中的替代（或者说覆盖），单击“全部”按钮，表示全部覆盖。当所有的程序下载完成后，弹出如图3-50所示界面，提示是否重新启动CPU，单击“是”按钮，则重启CPU。

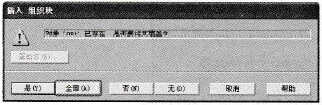

    图3-49    是否“覆盖OB1”信息

    图3-50    重启信息

   (2)在具体的程序或者组态中下载

    如果硬件组态已经下载到CPU，则接下来只要下载程序即可，没有必要每次下载时，都将整个站全部下载。

    首先打开STEP 7的程序编辑器界面，再单击“下载”按钮即可，如图3-51所示。

    【关键点】程序有语法错误是不能下载的。

    如果硬件组态和程序已经下载到CPU，只对硬件组态做了修改，没有必要每次下载时，都将整个站全部下载，只下载硬件组态即可。

    首先打开STEP 7的硬件组态界面，再单击“下载”按钮即可，如图3-52所示。

    【关键点】硬件组态中有错误是不能下载的。

    图3-51    在“程序编辑器”中下载程序

    图3-52    在“硬件组态界面”中硬件组态
