STEP 7硬件组态举例

    以下创建一个项目“example2”，并对此项目进行组态。

   1)打开软件STEP 7。双击SIMATIC Manager图标，打开STEP 7软件。

   2)新建项目。单击工具栏上的口按钮，弹出界面如图3-14所示，在“名称”中输入“example2”，单击“确定”按钮。

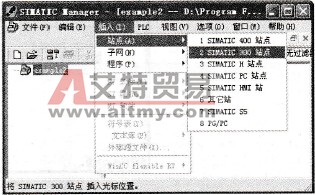

   3)插入站点。选中管理器中的项目名称“example2”，再单击菜单栏中的“插入”→“站点”→“SIMATIC 300站点”，如图3-15所示。

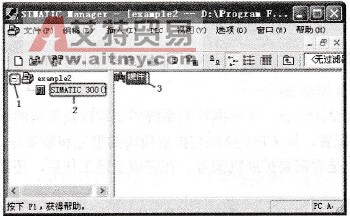

   4)启动硬件组态界面。单击项目名称“example2”左侧的“+”，选定“SIMATIC300(1)”→“双击硬件”，之后弹出硬件组态界面，如图3-16所示。

    图3-14    新建项目

    图3-15    插入站点

    图3-16    启动硬件组态

   5)插入机架。在硬件组态界面中，单击机架“Rail”，机架自动弹出，如图3-17所示。

    图3-17    插入机架

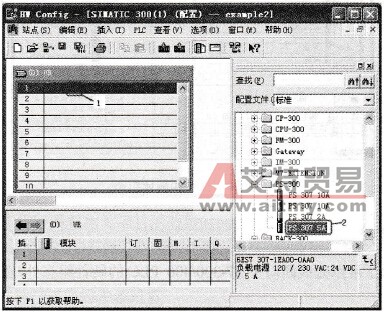

   6)插入电源模块。在硬件组态界面中，先选中“1”处，再双击“PS 307 5A”，电源模块自动安装到1号槽位，如图3-18所示。也可以用鼠标的左键选中“PS 307 5A”，并按住不放，将电源模块拖至1号槽位。

    图3-18    插入电源模块

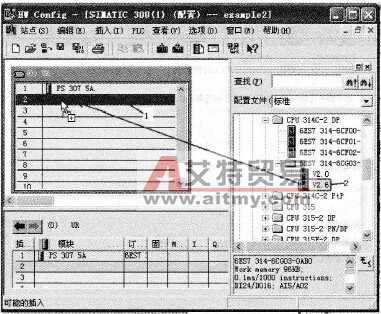

   7)插入CPU模块。在硬件组态界面中，用鼠标的左键选中“V2.6”，并按住不放，将CPU模块拖至2号槽位，如图3 19所示。也可以先选中“1”处，再双击“CPU 314-2 DP”下的“V2.6”，CPU模块自动安装到2号槽位。

    图3-19    插入CPU模块（用拖放方法）

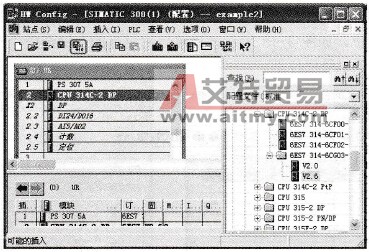

   8)保存和编译组态。至此一个简单的项目已经组态完成，只要单击工具栏上的“保存和编泽”按钮即可，如图3-20所示。

    图3-20    保存和编译组态
