OMRON PLC通信网络概述

    OMRON公司的PLC通信网络大体上可以分为9种网络类型，可以很好地适用于各种层次工业自动化网络的需要。OMRON PLC通信系统网络拓扑结构如图6-7所示。下面分别进行简要介绍。

    图6-7    OMRON公司PLC通信系统网络拓扑图

    以太网(Ethernet)，信息处理很强，构成OMRON通信系统高层网络——信息管理层。以太网支持FINS，TCP/IP、UDP/IP，FTP等协议服务。OMRON PLC通过以太网完成与国际互联网连接，实现最为广泛的节点间信息的交换功能，因此以太网属于大型网络。缺点是数据传输实时性较差。

   SYSMAC NET是基于光纤介质的环型网。使用C模式或CV模式指令进行信息通信，在大容量数据链接和节点间信息通信采用。传输距离远，适用地理范围广、控制区域大的场合，属于是一种大型工业自动化网络。

   SYSMAC link则属于中型网，基于总线结构，也是使用C模式或CV模式完成大容量数据链接和接点间信息通信。与SYSMAC NET比SYSMAC link更加适用在中小规模的集中管理、分散控制的工业自动化网络。

   PC link网应用在多台PLC建立数据链接，可以实现多台PLC数据信息共享与通信，适用于控制范围较大，需要多台PLC参与才能完成控制要求的场合。

   Controller link网是SYSMAC link网的简化，规模小，实现简单。使用FINS指令进行信息通信。其主要功能与SYSMAC link网相同。

   HOST link网出现较早，但也是目前使用较多的一种网络控制结构。上位计算机使用HOST通信协议与各台PLC通信，完成上位计算机对各台PI_C进行管理与监控。

   Remote I/O网是PLC机I/O点的远程扩展，适用于工业自动化的现场控制。

   CompoBus/D是一种多主控单元的器件网。基于美国AB公司制定的开放型DeviceNet通信协议，完成远程开关量和模拟量的I/O控制及信息通信功能。是一种较理想的控制功能齐全、配置灵活、实现方便的分散控制网络。

   CompoBus/S也为一种器件网，使用CompoBus/S专用通信协议。实现不十分方便，但是CompoBus/S网通信速度更快。实现远程开关量的I/O控制功能。

    表6-1详细地列举出了各类网络的性能，可以在实际选择时作为参考。

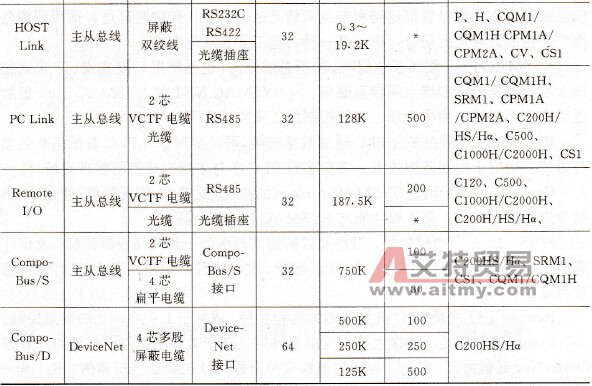

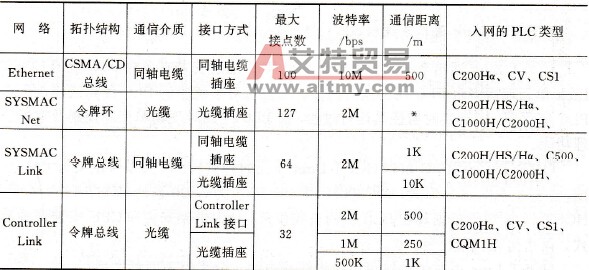

    表6-1    OMRON PLC通信系统的性能比较

    我们可以将OMRONPLC通信网络大致分成信息层，控制层和器件层三层结构。目前，在信息层，控制层和器件层这三个网络层次上，OMRON分别以Ethernet、Controller link和CompoBus/D为代表，并为厂家和广大用户认同。
