PLC的BCD加法/减法指令

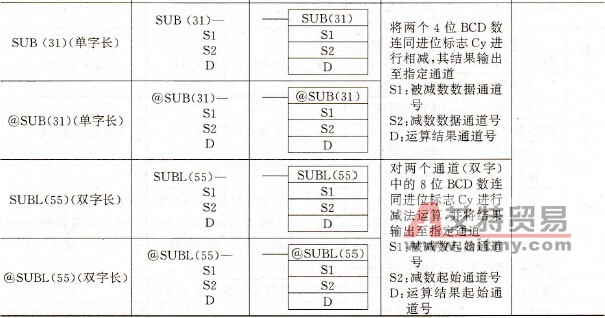

    指令格式及功能见表3-41，对标志位的影响见表3-42。    表3-41    BCD加法/减法指令

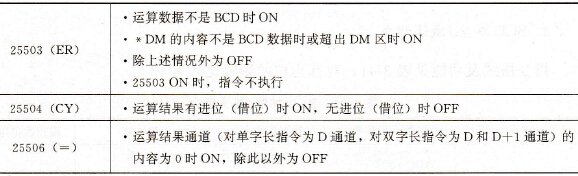

    表3-42    BCD加法指令对标志位的影响
    【例3-34】 ADD (30)指令使用举例。    【解】  若00002为ON，CLC (41)将清除CY，将IR030的内容与一个常数6103相加，结果存放到DM0100中，然后根据CY (25504)的状态将0或1送入DM0101。这就保证了来自最后一个数字的任何进位可出现在R+1，以便整个结果在以后的处理中可以作为一个8位的数据处理，如图3-46所示。    【例3-35】 12位BCD数相加。    【解】  设两个12位BCD数分别存放于LR20～LR22和DM0010～0012中，当00000为ON时，程序将这两个数相加，结果存放于HR10～HR13中。    其中，两个数的低8位用ADDL (54)相加，即LR20和LR21的内容加DM0010和DM0011，并将结果置于HR10和HR11；高4位及低8位运算产生的进位由ADD (30)执行加法运算；最后，通过两个0相加，将第二部分加法得到的进位置于HR13中。执行该运算的程序见图3-47。

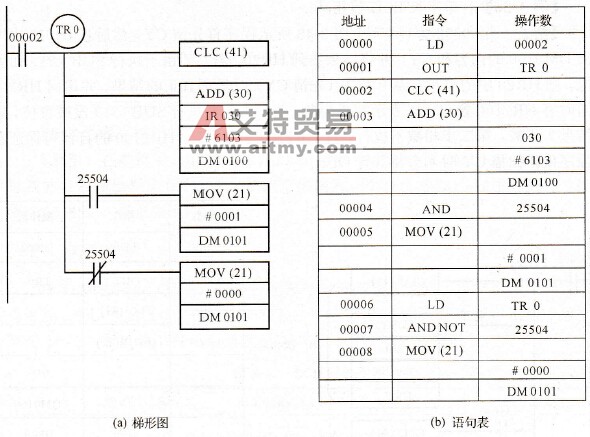

    图3-46    ADD (30)指令使用举例

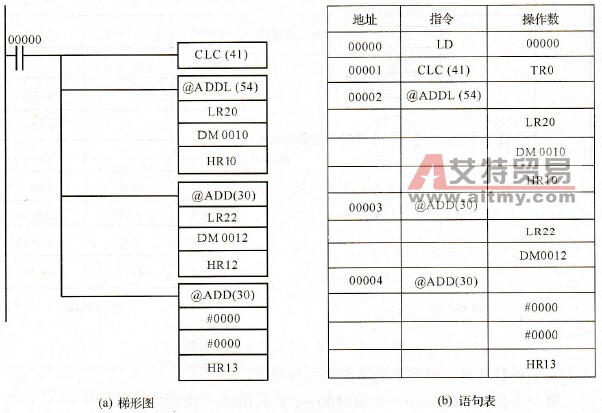

    图3-47    12位BCD加法    【例3-36】  单字长BCD数相减。    【解】  当00002为ON时，图3-48所示程序首先清CY，然后从IR010中减去DM0100的内容和CY，并将结果送到HR20。若CY由于执行SUB (31)而置位，则HR20中的结果被从0减去（先清CY）以得到真正的结果，并送回HR20。同时将HR2100置ON以表示结果为负；若CY由于执行SUB (31)没被置位，则结果为正数，第二步相减不执行，且HR2100不置ON。HR 2100的自锁可保证在程序重新扫描CY时不会将其置OFF。

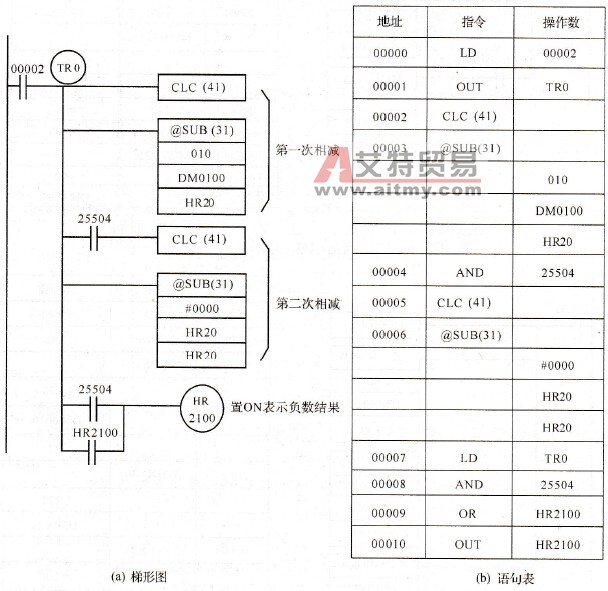

    图3-48    SUB (31)指令使用举例    对于负数结果，得到正确答案的过程如下：    第一次相减：IR(010)-DM0100-CY=1029-3452-0    =1029+(10000-3452)    =7577=HR20， CY=1（有借位）    第一次相减：#0000-HR20-CY=0-7577-0    =0+(10000-7577)-0    =2423， CY=1（结果为负）．    【例3-37】  双字长BCD数相减。    【解】  在本例中，用BSET (71)来清除DM0000和DM0001的内容，以使得到的负数结果能从0中减去（不能直接输入一个8位常数）。程序的执行过程与例3-35相似，梯形图见图3-49。

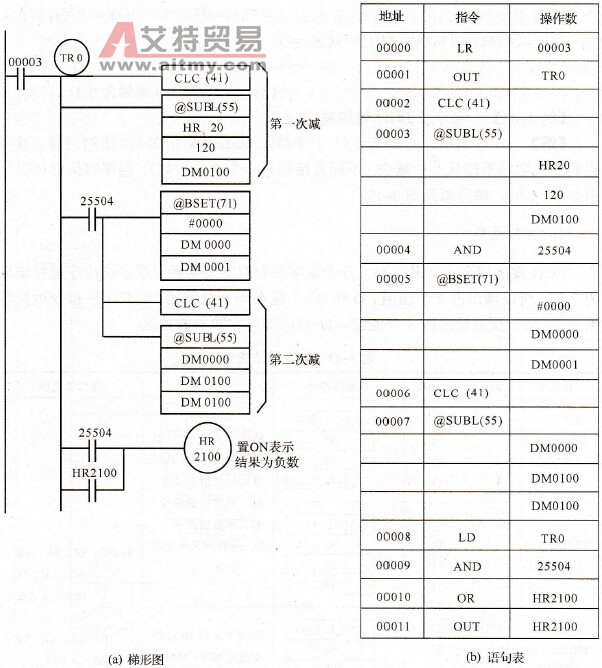

    图3-49    双字长BCD数相减举例
