STEP7编程软件的主机架配置技术方法

    在STEP7中，可以通过简单的拖放操作来完成主机架的配置。在配置过程中，添加到主机架中的模块的订货号（在硬件目录中选中一个模块，目录下方的窗口会显示模块的订货号和对模块的描述）应该与实际的硬件一致。具体步骤如下：    1)打开前面建立的项目example7-1，选中左边窗口的“S7300PLC”，双击“硬件”图标，打开硬件组态程序。在硬件目录中找到S7-300机架，拖放到左上方的视图中，即可添加一个主机架（如图7-13所示）。
    图7-12    硬件组态程序界面
    图7-13    添加主机架    2)插入主机架后，分别向机架中的1号插槽添加电源、2号插槽添加CPU。硬件目录中的某些CPU型号有多种操作系统(Firmware)版本，因此在添加CPU时，CPU的型号和操作系统版本都要与实际的硬件一致（如图7-14所示）。

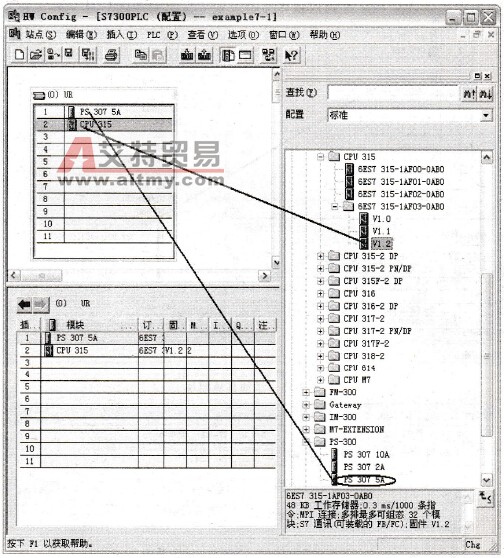

    图7-14    向主机架中添加电源和CPU    3)如需要扩展机架，则应该在硬件目录的IM-300目录下找到相应的接口模块，添加到3号槽。如无扩展机架，则3号槽为空。    4)4～11号槽中可以添加信号模块、功能模块和通信处理器等，上述模块分别在硬件目录的SM-300、FM-300和CP-300中。例如图7-15在主机架中添加了一个数字量输入模块和一个数字量输出模块。    在配置过程中，STEP7可以自动检查配置的正确性。当硬件目录中的一个模块被选中时，机架中允许插入该模块的槽会变成绿色，而不允许该模块插入的槽的颜色无变化。将选中的模块拖到不能插入该模块的槽时，会提示不能插入的原因，如图7-16所示。

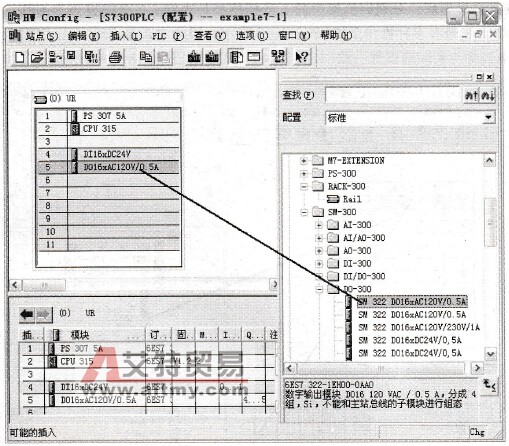

    图7-15    添加其他模块
    图7-16    自动检查配置的正确性
