STEP7编程软件的CPU参数配置技术方法

    双击机架中的CPU，打开CPU属性对话框，在这里可以配置CPU的各类参数，不同型号的CPU参数不尽相同，在应用时应注意。    1．常规设置    在常规页面中（如图7-17所示），包括了CPU的基本信息和MPI的接口设置。单击“属性”按钮会弹出MPI接口的属性设置界面，在这里可以设置MPI通信的速率等参数。

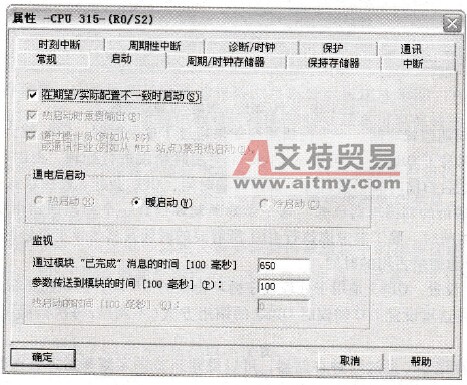

    图7-17    CPU属性：常规    2．启动    图7-18所示为启动属性页面，各参数描述如下：
    图7-18    CPU属性：启动    (1)在期望/实际配置不一致时启动。只有带集成DP口的CPU才能够设置该选项。该选项决定当CPU中设定的组态信息与实际硬件组态不一致时，CPU是否启动。    (2)启动模式。S7系列PLC有三种启动方式（其中大多数300系列的CPU只有暖启动）：    1)暖启动：启动时过程映像和不保持的定时器、计数器及标志存储器被清除，CPU会自动调用OB100一次，然后开始循环执行OB1。    2)冷启动：启动时所有存储器被清除，CPU会自动调用OB102一次，然后开始循环执行OB1。    3)热启动：启动时所有存储器保持，CPU会自动调用OB101一次，然后开始循环执行OB1。    3．周期/时钟存储器    周期/时钟存储器（如图7-19所示）页面主要包含以下参数设置。
    图7-19    CPU属性：周期/时钟存储器    (1)扫描周期监视时间。一个扫描周期如果超过了这个时间，CPU就会进入停机状态。    如果用户编写了OB80，则可以在OB80中对超时错误进行处理，此时扫描监视时间会加倍。但如果此后扫描时间仍然超过了加倍后的时间，CPU会进入停机状态。    (2)来自通信的扫描周期负载。这个参数限制通信在一个扫描周期中所占的比例。在设定扫描循环时间时，除了要考虑执行OB1所需要的时间及其他异步事件的时间（如中断处理）外，还要考虑通信占用的时间。    (3) OB85设置。OB85是用于处理程序循环错误的OB块，例如在更新过程映像时出现的I/O错误。在这里设置I/O错误时OB85的调用方式（不调用；每次错误调用；每类错误只执行一次）。    (4)时钟存储器。通过时钟存储器，可以得到某些固定频率的方波时钟信号。时钟存储器有一个字节，其中每一位的对应关系如表7-2所示。    表7-2    时钟存储器设置
    例如将时钟存储器的存储器字节设置为“0”，则MB0就被用作时钟存储器。假如要控制一个灯以1s的周期闪烁，在梯形图中，只需要编写如图7-20的指令就可以了。
    图7-20    时钟存储器举例    4．保持存储器    保持存储器页面（如图7-21所示）包含了下面的项目：
    图7-21    CPU属性：保持存储器    (1)工作存储器、定时器和计数器的保持。可以分别指定从MB0、T0和C0开始，需要保持的位存储区、定时器和计数器的数目。具体的CPU最多可以保持的存储区可查看相关手册。    例如在以MB0开始的存储器字节数中填入“16”，则当系统掉电后再上电，或从STOP模式转变为RUN时，MB0~MB15这16个字节的内容将保持原先的状态，而没有设置为保持存储器的区域将被初始化为0。    (2)数据块的保持。在这里可以定义需要保持的数据块中的某些区域。对于具有后备电池的CPU来说，DB中的数据总是保持的，无需在这里进行设置。当CPU没有后备电池时，这些设置才生效。    5．诊断/时钟    诊断/时钟页面（如图7-22所示）包括以下设置：    (1)报告STOP模式原因。选中该项，当CPU停机时会将停机的原因传送给PG/PC或OP等设备。
    图7-22    CPU属性：诊断/时钟    (2)时钟选项。在时钟同步选项中，可以设置CPU时钟在PLC内部或在MPI网络上作为主动方【主站】还是作为被动方【从站】，或者不使用时钟同步【无】。    校正因子（单位ms）用于校正系统时间的误差。例如每24h快3s，在此处应添入“-3000”。    6．保护    保护页面面（如图7-23所示）包括以下参数：
    图7-23    CPU属性：保护   (1)保护级别。在这里可以设置不同的保护级别。当选择一级保护，而不设置密码时，CPU设定的保护特性为：根据CPU模块上的模式选择开关决定保护方式，在RUN-P或者STOP模式下无限制，在RUN模式下只能读不能写。    如果设置了访问密码，知道密码就能进行读/写访问，如果不知道密码，则有3个保护等级限制：    1)第1级：默认级别。根据CPU模块上的模式选择开关决定保护方式，在RUN-P或者STOP模式下无限制，在RUN模式下只能读不能写。    2)第2级：写保护。不管模式开关在何位置，都只能读。    3)第3级：读/写保护。不管模式开关在何位置，禁止任何读/写操作。    (2)操作模式。分为过程模式和测试模式，在测试模式下，可以进行所有测试功能。
