PROFIBUS通过CP342.5的主从连接技术方法

    通过PROFIBUS-DP连接智能从站（S7 -300之间的一对一相互连接，使用CP342-5模块，一个做主站，一个做从站）。    1．概述    CP342-5是S7-300系列的PROFIBUS通信模块，带有PROFIBUS接口，可以作为PRO-FIBUS-DP的主站或从站，只能在S7 -300的中央机架上使用，在使用CP342-5进行通信时需要调用通信功能FC1和FC2，同时要在主站和从站上建立通信的发送缓冲和接收缓冲。    2．网络配置情况    使用两台带有CP342-5模块的PLC分别作为主站和从站组成网络。使用PROFIBUS总线将两台PLC相连接。    3．网络组态及参数设置    (1)主站。在STEP7中建立项目DP_Test_01，加入S7 -300站并命名为MASTER，在硬件组态部分加入相应的模块，新建PROFIBUS-DP子网，将CP342-5的网络操作模式设置为主站（如图8-1~图8-3所示）。

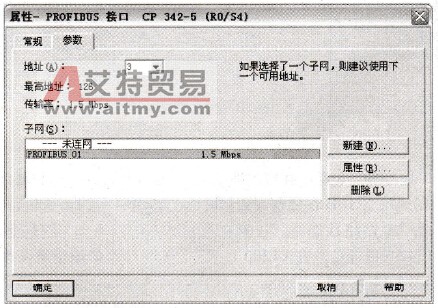

    图8-1    建立子网    在主站程序部分插入两个共享数据块DB1和DB2，分别作为主站的发送缓冲和接收缓冲。    (2)从站。在项目DP_Test_01中加入S7 -300站并命名为SLAVE，在硬件组态部分加入相应模块，将CP342-5的网络操作模式设置为从站（如图8-4及图8-5所示）。    在从站程序部分插入两个共享数据块DB1和DB2，分别作为从站的发送缓冲和接收缓冲。    (3)组态网络。打开MASTER的硬件组态，将组态好的SLAVE从PROFIBUS从站列表中加入到主站的网络中，使SLAVE成为MASTER的一个从站。

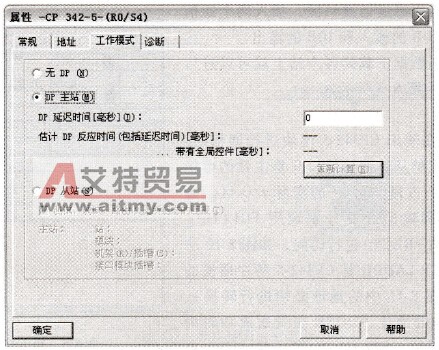

    图8-2    设定为主站

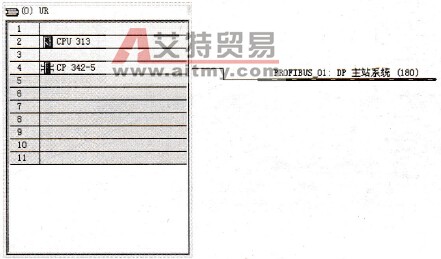

    图8-3    组态好的主站示意图

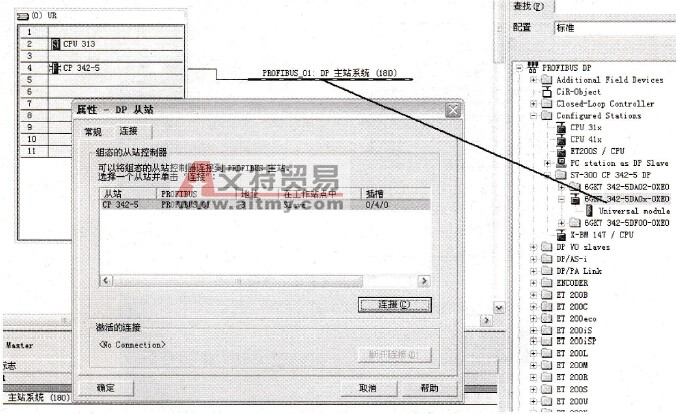

    图8-4    将从站与刚才建立的子网连接    选择从站，在组态通信接口区，插入两个通信接口并设置成为10B的输入和10B的输出。    将所有的组态数据下载到各个站上就可以进行编程了（如图8-6~图8-9所示）。

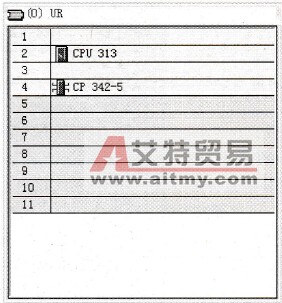

    图8-5    组态好的从站
    图8-6    将从站加入主站系统    4．编程    在S7 -300中在使用CP342-5模块进行通信时，在网络组态时设定的从站通信接口只是主站的虚拟地址映射区，而不占用S7 -300的实际I/O区。虚拟地址的输入区和输出区要分别调用FC1( DP_SEND)和FC2( DP _ RECV)进行访问，如图8 -10所示。在FC1中：CP-LADDR是CP342-5所在插槽的地址（十六进制，图8 -11中的地址必须进行转换），SEND为发送缓冲的地址，DONE在发送成功时为1，ERROR为错误位，STATUS为发送状态字；在FC2中：CPLADDR是CP342-5所在插槽的地址（十六进制，图8-11中的地址必须进行转换），RECV为接收缓冲的地址，NDR在接收到数据时为1，ERROR为错误位，STATUS为接收状态字，DPSTATUS为DP网络状态字。注意在使用时CP342.5和CP442-5所使用的FC1与FC2有所区别，CP342-5的通信块在CP300目录中，CP442-5的通信块在CP400目录中。主站和从站的程序如图8 -12所示。    通过程序在主站和从站之间建立了如图8-13所示的数据对应关系。
    图8-7    带从站的主站组态

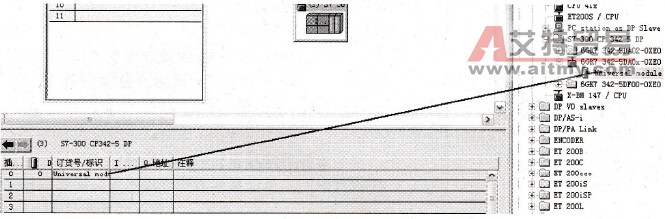

    图8-8    为从站添加通信接口区

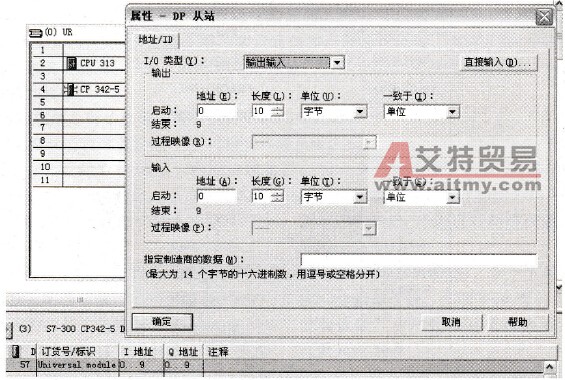

    图8-9    双击并组态通信接口区

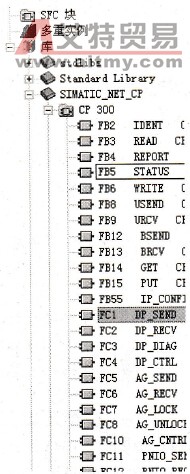

    图8-10    在库中选择FC1和FC2

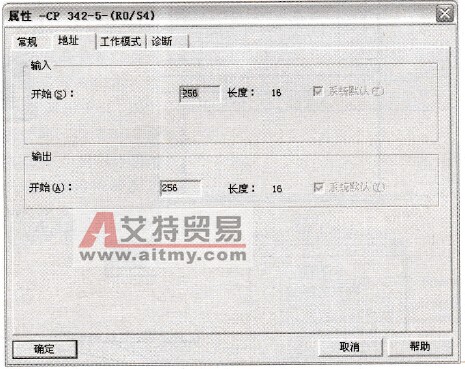

    图8-11    FC1和FC2中的模块地址

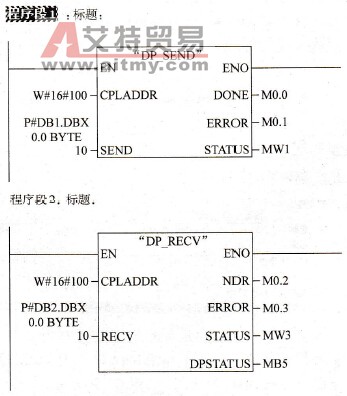

    图8-12    主站程序（从站程序与之相同）

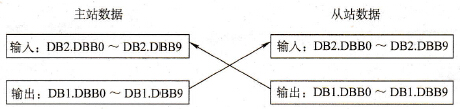

    图8-13    主从连接的数据对应关系
