S7-200 PLC整数和BCD码的转换指令

    (1)指令的功能：这里的指令有两条，就是I_BCD（整数转换成BCD码）和BCD_I（BCD码转换成整数）。整数的二进制码和BCD码是不同的，在0～9的范围内，二进制码和BCD码是一样的，比如5(0101)、7(0111)、8(1000)、9(1001)等；但是10以上就不同了，比如25，BCD码是(0010 0101)，二进制码是(11001)；37的BCD码是(0011 0111)，二进制码是(100101)。这两条指令就是把这两种码制互相转换，但数值保持不变。    (2)指令的形式和操作数见表6-45。    表6-45    整数和BCD码的转换指令
    艾特贸易网提示：由于指令的数据类型是字（16bit，所以BCD格式只能表达0~9999，如果超出这个范围，SM1.6就会为“1”。    (3)指令应用如下。    例6-22数字开关输入。如图6-77所示，数字开关输入的是BCD码，而PLC内部处理是BIN码，如果要把数字开关输入的信号转换成PLC能处理的数据，就要把BCD码转换成BIN码，所以我们要用BCD_I指令进行转换。

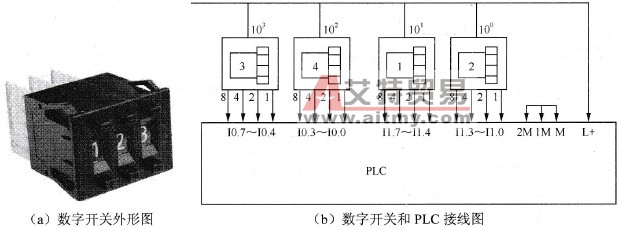

    图6-77    数字开关图示    分析：根据题目要求可知，输入的是BCD码，但是PLC处理的又是BIN码，因此就需要进行转换，故只需要用一个BCD_I指令即可，程序如图6-78所示。
    图6-78    例6-22的控制程序    艾特贸易网提示：接数字开关时，西门子PLC是以字节为单位，在一个字节内，由低到高（低位在左边，高位在右边），在多个字节之间又是高位到低位（高位字节在左边，低位字节在右边）。三菱PLC就比较简单，全部就是从低位到高位（低位在左边，高位在右边）。
