S7-200 PLC高速计数器应用举例

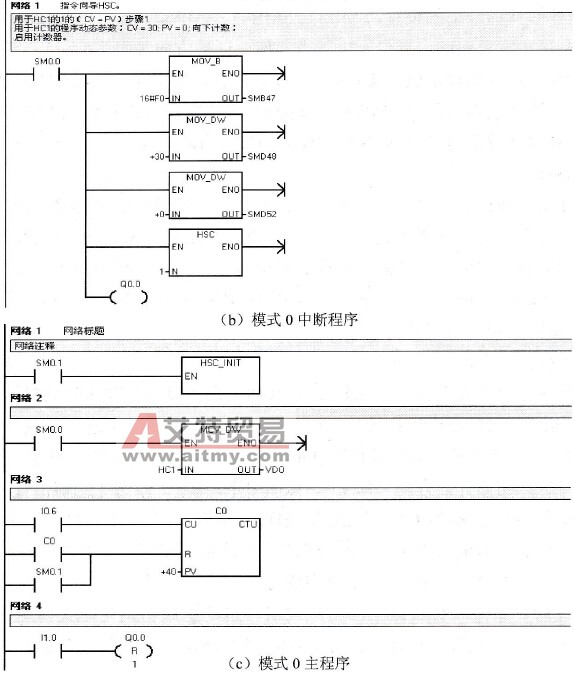

    用户在使用高速计数器时，需要根据相关的特殊存储器的意义来编写初始化程序和中断程序。这些程序的编写既繁琐又容易出错，STEP 7-Micro／WIN编程软件提供很强的向导功能，使用向导来完成某些功能的编程既简单方便，又不容易出错。因此使用高速计数器的第一步，就是利用向导生成高速计数器的初始化程序和中断程序。以下选取表6-28中的12种模式里的几种来举例说明。    (1)应用模式0举例    执行菜单命令“工具”→“指令向导”，按照下面步骤设置高速计数器的参数。    选择“HSC”（配置高速计数器），点击“下一步”；在第二页选择计数器为“HSC1”，模式为“模式0”，点击“下一步”；使用默认的子程序名称“HSC_INIT”，其预设值设为“30”，当前值设为“0”，初始计数方向“向上”，点击“下一步”；勾选“当前值等于预设值”选项，使用默认的中断名称“COUNT_EQ”，编程步设为“1”后点击“下一步”；勾选“更新预设值”、“更新当前值”、“更新计数方向”3个选项，设置“新PV=0”、“新CV=30”、“新方向向下”，点击“下一步”，点击“完成”。    设置完成后，系统就会根据上面的预设值，自动生成初始化配置高速计数器的子程序，如图6-40 (a)所示，中断程序如图6-40 (b)所示，为了便于观察，在中断程序中增加输出Q0.0。

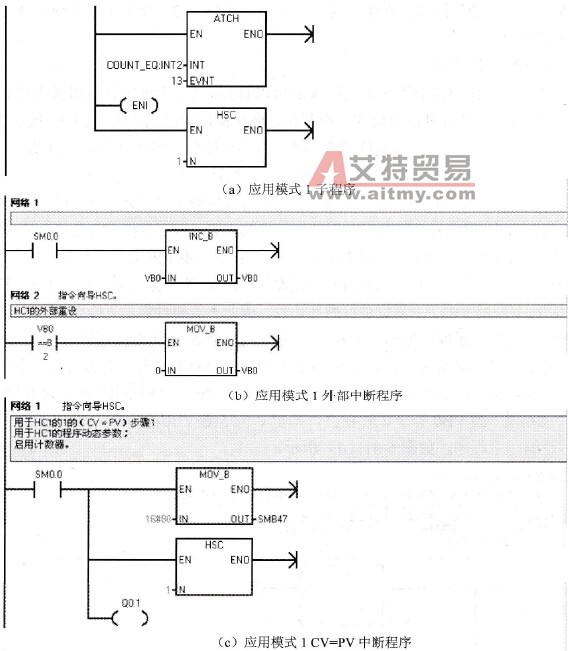

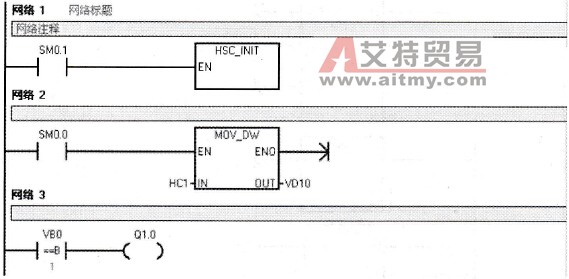

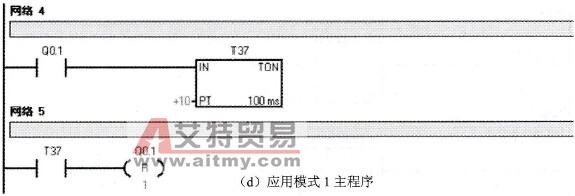

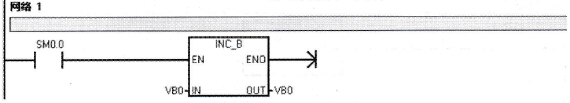

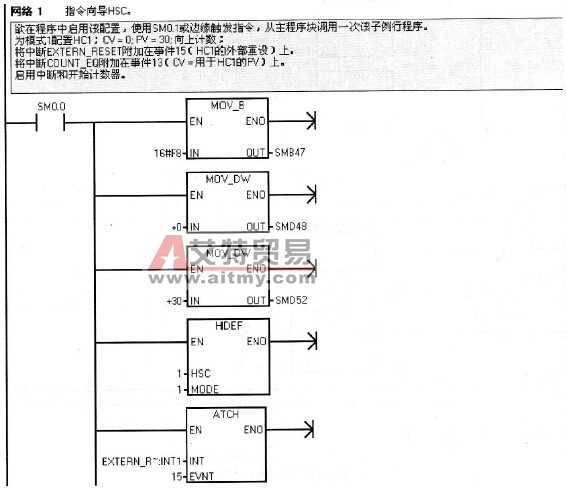

    图6-40    模式0程序举例    为验证高速计数器的计数，编写主程序如图6-40 (c)所示。“网络1”开机调用子程序，“网络2”将高速计数器的值移动到“VD0”中，“网络3”使用一个普通的计数器与高速计数器进行比较。    (2)应用模式1举例    从表6-28高速计数器的工作模式配置表可以看到，对于HSC1计数器其模式0和模式1的区别在于模式0没有复位而模式1有复位，现在提出如果某当前值为0，预设值为30，要求自0开始计数至30后自动复位到0，然后再重新计数，如此循环，这样的话，模式0显然就无法实现，因此需要使用模式1来进行程序设计。    按照模式0的设置步骤设置模式1的应用。执行菜单命令“工具”→“指令向导”，选择计数器为“HSC1”，模式为“模式1”；下一步使用默认的子程序名称“HSC_INIT”，其预设值设为“30”，当前值设为“0”，初始计数方向“向上”；下一步中就出现了两个中断程序，分别是“外部输入有效时中断”和“当前值等于预设值中断”，两者都勾选并使用默认名称，编程步设为“1”；下一步中由于有复位进行循环计数，因此不需要设置，直接点“下一步”完成。    完成后系统生成子程序如图6-41 (a)所示，当前值等于预设值中断程序如图6-41 (c)所示，为便于观察，增加输出Q0.1，即当CV=PV时，Q0.1输出。生成的外部中断程序只有名称，其内容和条件需要编写设置，如图6-41 (b)所示，“网络1”程序运行时VB0自动加1，“网络2”当VB0等于2时复位，即把0传送给VB0。    最后是编写主程序，如图6-41 (d)所示。



    图6-41    应用模式1程序举例    (3)应用模式2举例

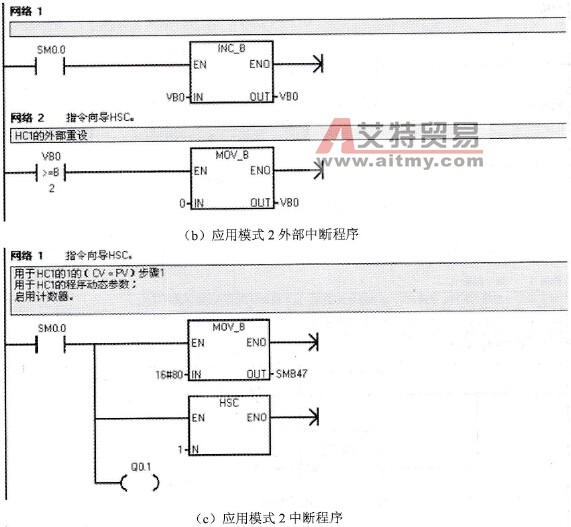

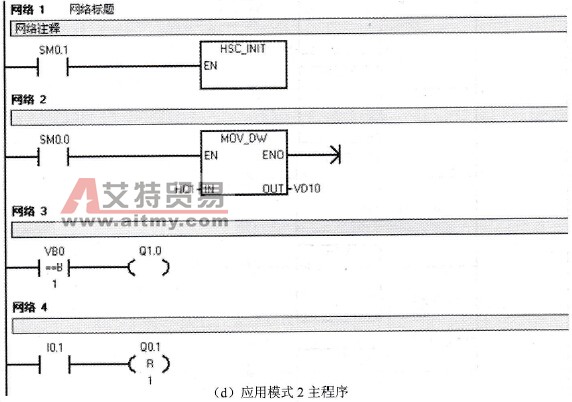

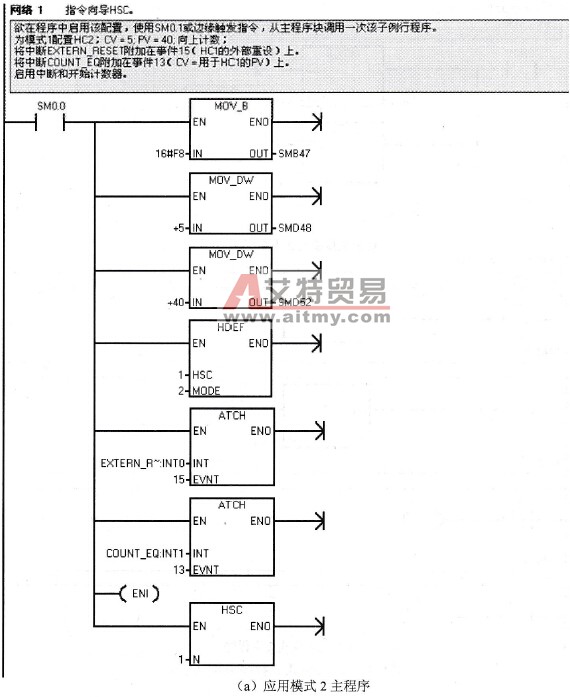

    图6-42    应用模式2程序举例    (4)应用模式4举例

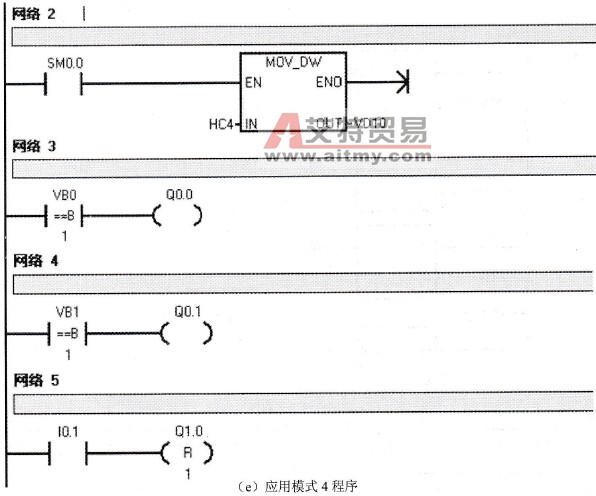

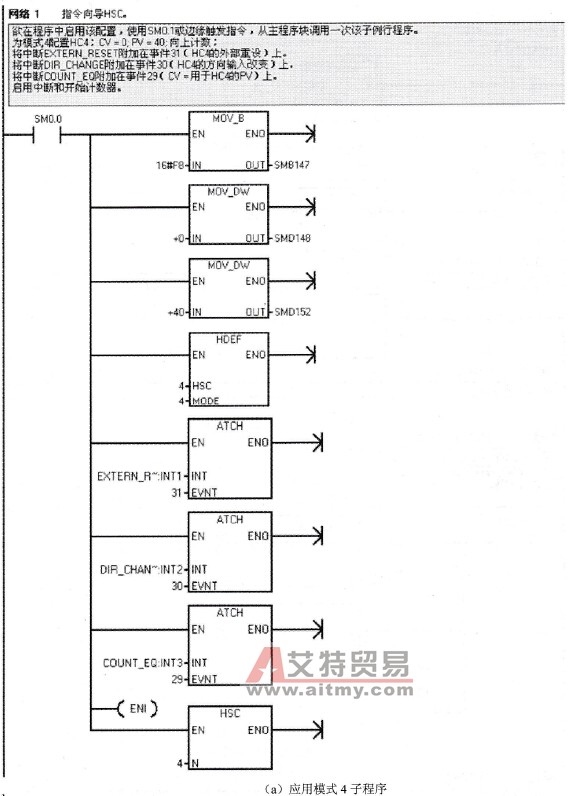

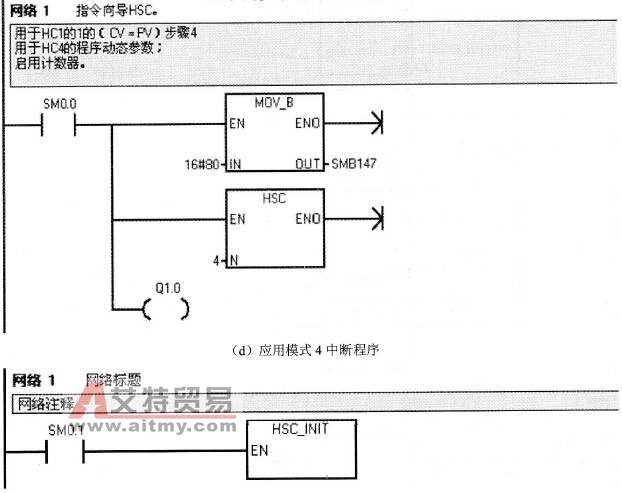

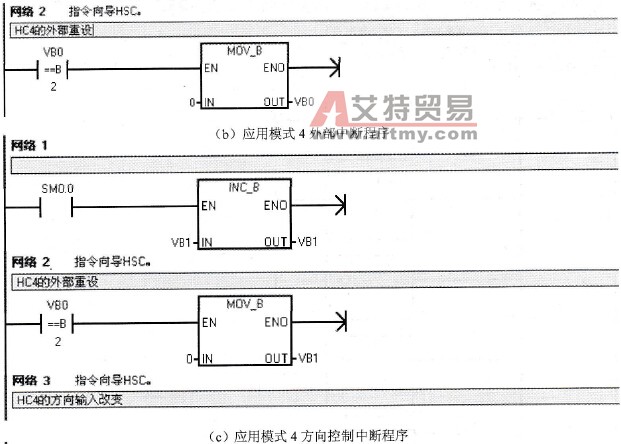

    图6-43    应用模式4程序举例    (5)应用模式7举例

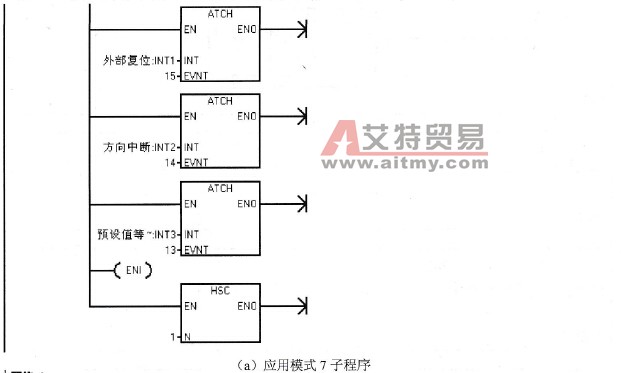

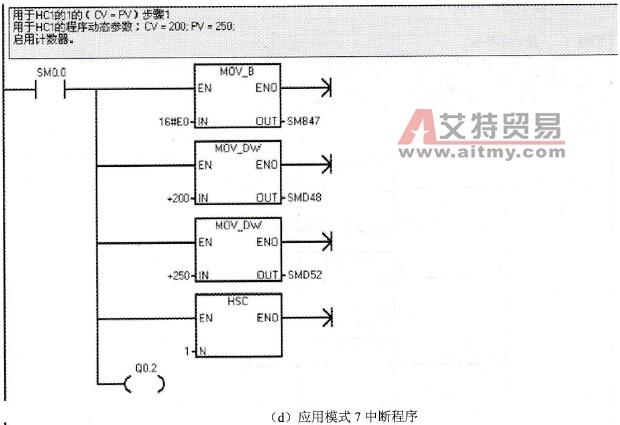

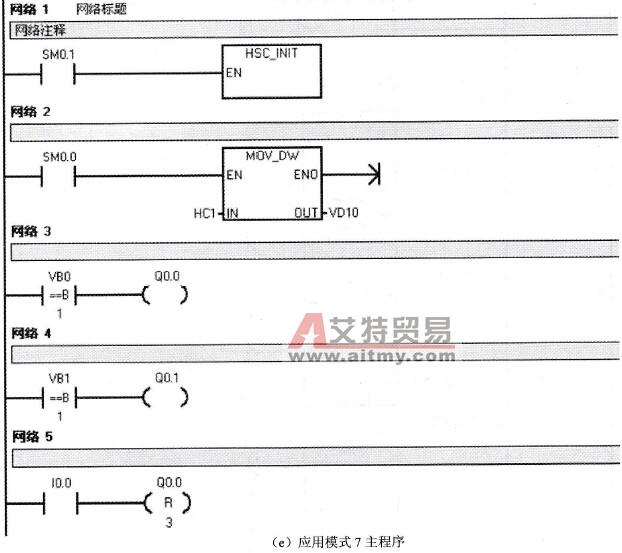

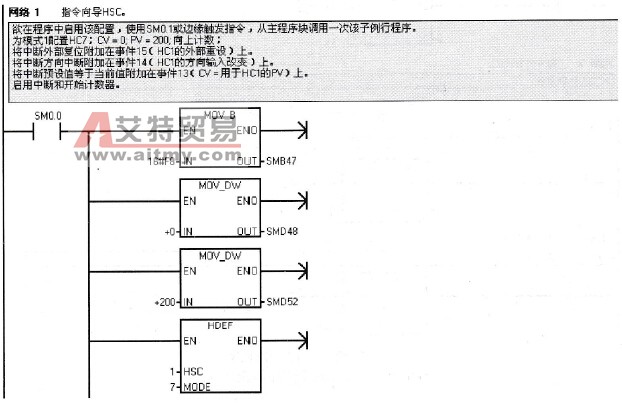

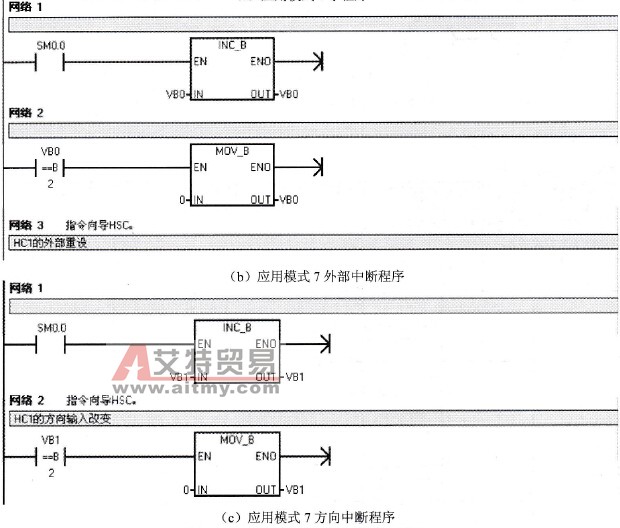

    图6-44    应用模式7程序举例    (6)应用模式10举例

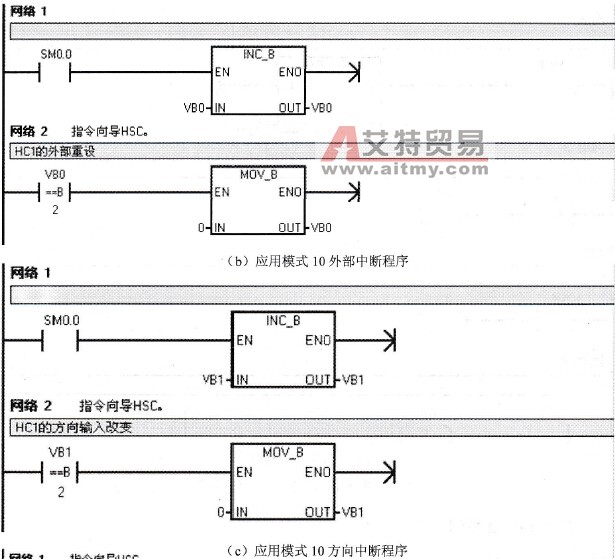

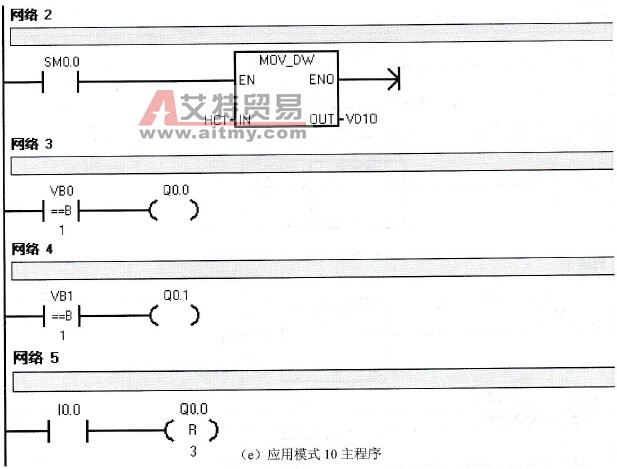

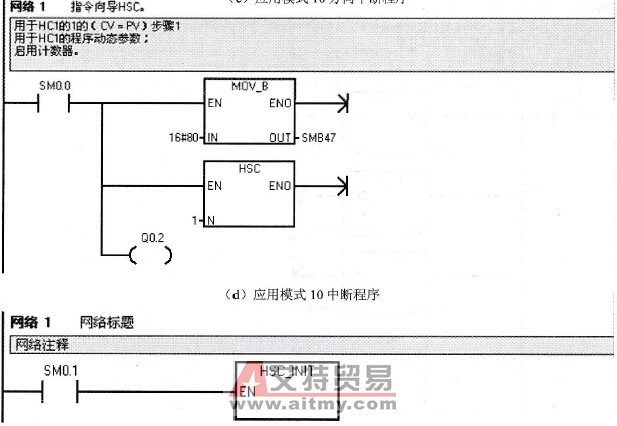

    图6-45    应用模式10程序举例    (7)应用模式12举例

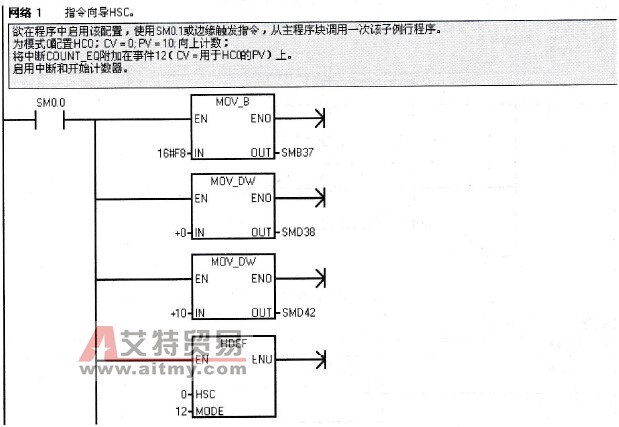

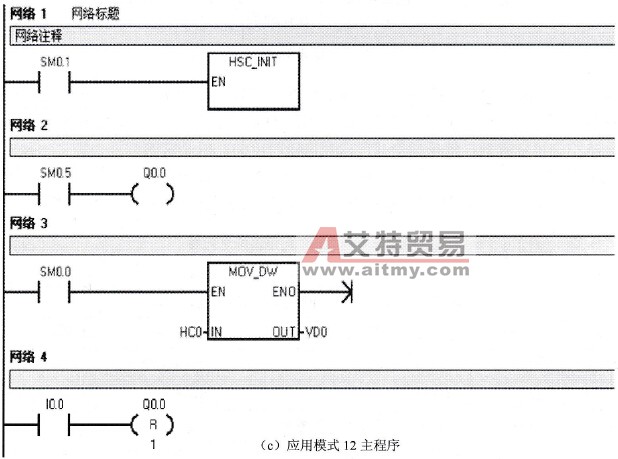

    图6-46    应用模式12程序举例
