STEP 7-Micro/WIN32的编辑程序文件

    (1)输入编程元件操作    在使用STEP 7-Micro/WIN32编程软件时，一般采用梯形图编程，编程元件有触点、线圈、功能框、标号及连接线，可用两种方法输入编程元件。    ①用鼠标单击工具条上的一组编程按钮，编程按钮如图5-9所示。    ②根据欲输入的指令类别，用鼠标双击指令树中该类别的图标，再选择相应的指令，图5-10表示在指令树中选择位逻辑指令的情况。
    图5-9    编程按钮

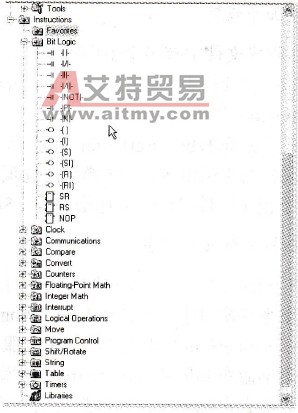

    图5-10    指令树中位逻辑指令    输入编程元件的步骤：    1)顺序输入编程元件    在一个梯级网络Network中，从梯级的开始依次输入各个编程元件，每输入一个编程元件，光标自动向右移动一列。    2)输入操作数    输入编程元件后，在出现红色“??．?”和“????”的地方，是输入操作数的提示，用鼠标单击“??．?”和“????”，输入操作数，如图5-11所示

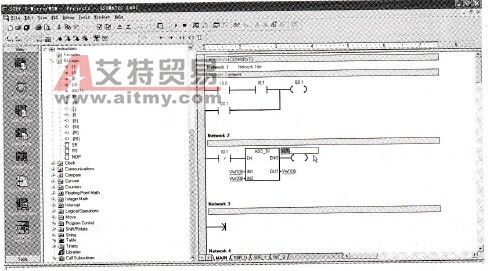

    图5-11    输入操作数    3)任意添加编程元件    任意添加编程元件的操作非常容易，只要在光标所在处，就可以输入编程元件，再根据与其他编程元件的逻辑关系，在光标指示框的右侧用连接线连接。    (2)插入和删除操作    插入（或删除）操作是编辑程序时经常要做的操作，可以用两种方法进行插入（或删除）一行、一列、一个梯级、一个子程序或一个中断服务程序的操作。    1)使用快捷键操作    在编辑区用鼠标右击要进行插入（或删除）操作的位置，弹出如图5-12所示的下拉菜单，选择Insert(或Delete)，继续弹出子菜单，单击要插入（或删除）的选项（Row：行；Column：列；Vertical：向下分支；Network：梯级；Interrupt：中断程序；Subroutine：子程序）。    从图5-12中可看到，快捷键操作时，还可进行剪切、复制操作。    2)使用菜单命令    将光标移到要操作的位置，使用菜单命令Edit>lnsert（或Edit>Delete），完成插入（或删除操作）。

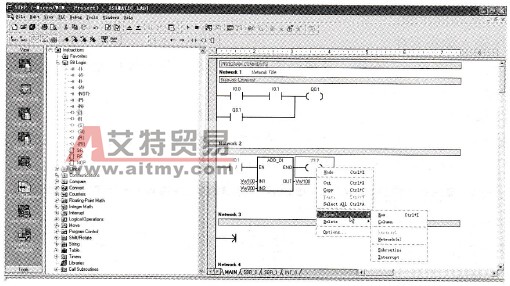

    图5-12    插入和删除操作
