S7-200 PLC移位寄存器指令SHRB(Shift Register Bit)

    在顺序控制或步进控制中，应用移位寄存器编程是很方便的，移位寄存器指令如图4-38所示。
    图4-38    移位寄存器指令    1)移位寄存器有3个数据输入端：    DATA：移位寄存器的数据输入端，数据类型为BOOL（位）。    S_BIT：组成移位寄存器的最低位，数据类型为BOOL（位）。    N：移位寄存器的长度和移位方向，-64≤N≤64，当N >0时为正向移位（从移位寄存器的最低位移入，由最高位移出），当N <0时为反向移位（从移位寄存器的最高位移入，由最低位移出）。    2)移位寄存器的特点：    ·移位寄存器的数据类型无字节型、字型、双字型之分，移位寄存器的长度N由程序指定。    ·移位寄存器的组成：    最低位为：S_BIT；    最高位的计算方法为：MSB=S_BIT+（|N|-1）/8。S7-200的编址均为8进制，相加时要字节和字节相加，位和位相加，并且逢8进1；例如：    S_BIT= V23.4，N=15，则MSB= V23.4+(15-1)/8=    移位寄存器的组成：V23.4~V23.7、V24.0~V24.7、V25.0、V25.1、V25.2，共15位。    ·移位寄存器指令的功能是：当允许输入端EN有效时，如果N>0，则将移位数据DATA填入移位寄存器的最低位(S_BIT)；如果N<0，则填入到移位寄存器的最高位，移位寄存器的其他位按照N指定的方向（正向或反向），依次串行移位。   ·移位寄存器的移出端与SM1.1（溢出）连接。    移位寄存器指令影响的特殊继电器：SM1.0（零），SM1.1（溢出）。当移位操作结果为0时，SM1.0自动置位；SM1.1的状态由每次移出位的状态决定。    影响允许输出ENO正常工作的出错条件为：SM4.3（运行时间）、0006（间接寻址），0091（操作数超界），0092（计数区错误）。    【例4-11】  移位寄存器指令的应用如图4-39所示。

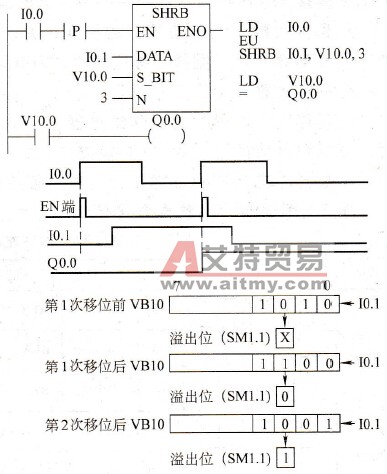

    图4-39    移位寄存器指令的应用
