PLC的扫描周期及响应时间

    最初研制生产的PLC主要用于代替传统的由继电器接触器构成的控制装置，但这两者的运行方式是不相同的：    1)继电器控制装置采用硬逻辑并行运行的方式，即如果这个继电器的线圈通电或断电，则该继电器所有的触点（包括其常开或常闭触点）无论在继电器控制电路的哪个位置上都会立即同时动作。    2) PLC的CPU则采用顺序逻辑扫描用户程序的运行方式，即如果一个输出线圈或逻辑线圈被接通或断开，该线圈的所有触点（包括其常开或常闭触点）不会立即动作，必须等扫描到该触点时才会动作。    为了消除二者之间由于运行方式不同而造成的差异，考虑到继电器控制装置各类触点的动作时间一般在100ms以上，而PLC扫描用户程序的时间一般均小于100ms，因此，PLC采用了一种不同于一般微型计算机的运行方式——扫描技术。这样在对于I/O响应要求不高的场合，PLC与继电器控制装置的处理结果上就没有什么区别了。    一般来说，PLC的扫描周期包括自诊断、通信等，如图2-8所示，即一个扫描周期等于自诊断、通信、输入采样、用户程序执行和输出刷新等所有时间的总和。

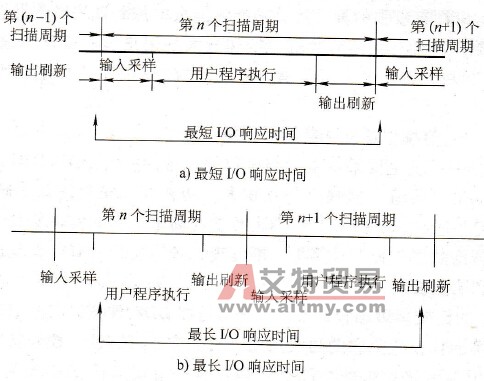

    图2-8    PLC的扫描周期示意图    为了增强PLC的抗干扰能力，提高其可靠性，PLC的每个开关量输入端都采用光电隔离等技术。为了能实现继电器控制电路的硬逻辑并行控制，PLC采用了不同于一般微型计算机的运行方式（扫描技术）。以上两个主要原因，使得PLC的I/O响应比一般微型计算机构成的工业控制系统慢得多，其响应时间至少等于一个扫描周期，一般均大于一个扫描周期甚至更长。    所谓I/O响应时间是指从PLC的某一输入信号变化开始到系统有关输出端信号的改变所需的时间。其最短的I/O响应时间与最长的I/O响应时间如图2-9所示。
    图2-9    PLC的响应时间    以上是一般的PLC的工作原理，但在现代出现的比较先进的PLC中，输入映像刷新循环、程序执行循环和输出映像刷新循环已经各自独立地工作，提高了PLC的执行效率。在实际的工控应用之中，编程人员应当知道以上的工作原理，才能编写出质量好、效率高的工艺程序。
