PLC的输出线圈指令符号、功能说明及应用

    1．指令符号    <地址>    -( )    表4-9为输出线圈指令说明表。    表4-9    输出线圈指令说明表
    2．指令功能说明    输出线圈的工作方式类似于继电器逻辑图中的线圈。如果有“动力流”流人线圈( RLO=“1”)，由<地址>指定的位的信号状态被置成“1”，如果没有“动力流”流人线圈( RLO=“0”)，则由<地址>指定的位的信号状态被置成“0”。一个输出线圈只能放置在梯形图梯节的最右端（终端位置）。多个输出线圈（最多16个）可以并联输出（见举例）。用-|NOT|-指令（动力流取反），可以改变输出为“反”状态。    在表4-10中，各状态位的定义，将在状态位指令中进行说明。    表4-10    输出线圈指令对状态位的影响
    与MCR指令（主控继电器指令）一起使用的相关功能说明：    当输出线圈放置在有效的MCR区域时，其功能将会受MCR的影响。如果主控继电器MCR处于“接通”状态，且有“动力流”流入输出线圈，则输出线圈的状态取决于“动力流”的状态。如果MCR处于“断开”状态，则输出线圈始终为“0”状态，与此时的“动力流”状态无关。    3．指令应用举例（见图4-6）    在图4-6上，如果满足以下条件之一，输出线圈Q4.0 =1:    1)输入I0.0和I0.1的信号状态都为“1”；    2)或者输入I0.2的信号状态为“0”。    在图4-6上，如果满足以下条件，输出线圈Q4.1=1：    输入I0.3=“1”，同时满足以下条件之一    1)输入I0.0和I0.1的信号状态都为“1”；    2)或者输入I0.2的信号状态为“0”。    图4-6的例子如果处于MCR主控继电器的控制区域，如图4-7所示的Network 3。
    图4-6    输出线圈指令应用举例

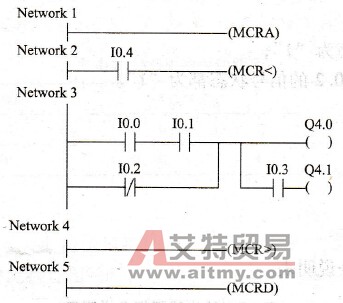

    图4-7    主控继电器指令对输出线圈指令的影响    如果图4-7上的MCR是“接通”状态(I0.4=1)，则Q4.0和Q4.1是按“动力流”的状态，置位成“1”或“0”（请参照图4。6的说明），如果MCR是“断开”状态(I0.4=0)，则Q4.0和Q4.1都复位成“0”状态，这与“动力流”的状态无关。
