S7 PLC应用符号地址编程

    在对PLC进行硬件组态时，首先应定义其输入和输出的绝对地址，如图3-17所示。因为，这些地址是直接指定的，也即绝对地址。也可以选择使用任意符号名来替代绝对地址。
    图3-17    PLC及其输入/输出的绝对地址    为了应用符号地址进行编程，需要建立一个符号表，对在以后的程序中将要用到的所有绝对地址，在符号表中给它们每一个分配一个符号名，同时定义它们的数据类型。例如，对于输入I1.2，其符号名为PE_FAILURE，表示汽油发动机有故障，数据类型为BOOL型（开关量）。这一符号名适用于整个程序，因此称为全局变量。使用符号地址进行编程，使得所编的S7程序可读性强。    在完成图3-2所示对PLC进行硬件组态之后，开始编写用户程序之前，需要做的一项工作是建立编程用的符号地址表。图3-18用图解的方式，说明建立符号地址表的步骤，图3-19是为项目Getting Started所编写的符号地址表。一般而言，每一个S7程序只建立一个符号地址表，这与在编程中使用哪一种编程语言进行编程无关。所有可以打印的字母（例如特殊字母、空格），在符号表中都允许使用。    在符号表中会自动加入的数据类型，取决于由CPU所处理的信号类型。表3-1给出在STEP 7中使用的各种数据类型。    表3-1    在S7程序中使用的数据类型
 数据类型     说 明 BOOL  这些是“位”组合类型的数据，从1位（布尔类型）至32位（双字类型） BYTE WORD DWORD CHAR  这一类型的数据精确地占有ASCII字符组的一个字符 INT  这些数据类型用于处理数值运算（例如对算术运算的表示式） DINT REAL S5TIME  这些数据类型是在STEP 7程序中，用来表示不同的时间和日期（例如，用来设置日期或者对 定时器输入一个时间值） TIME DATE TIME_OF_DAY

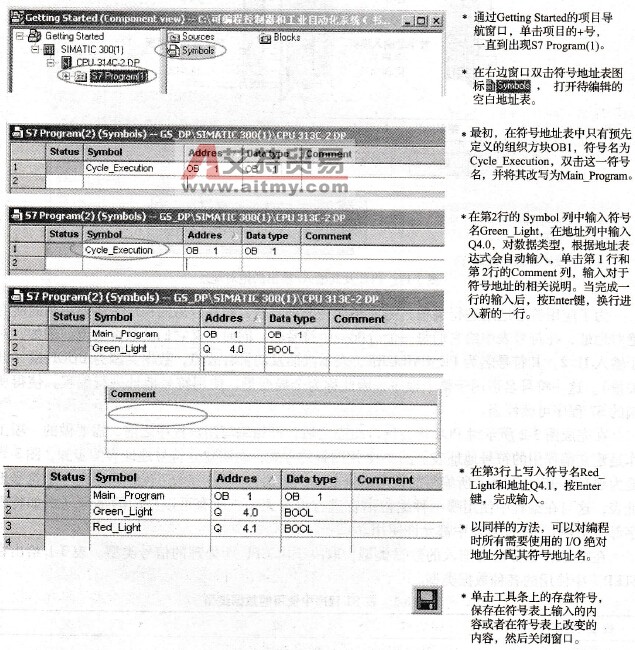

    图3-18    建立编程用的符号地址表    读者如果想了解有关应用符号地址编程的更多内容，可以参考STEP 7工具条Help菜单中Contents选项下的Programming Block和Defining Symbols两节的说明。

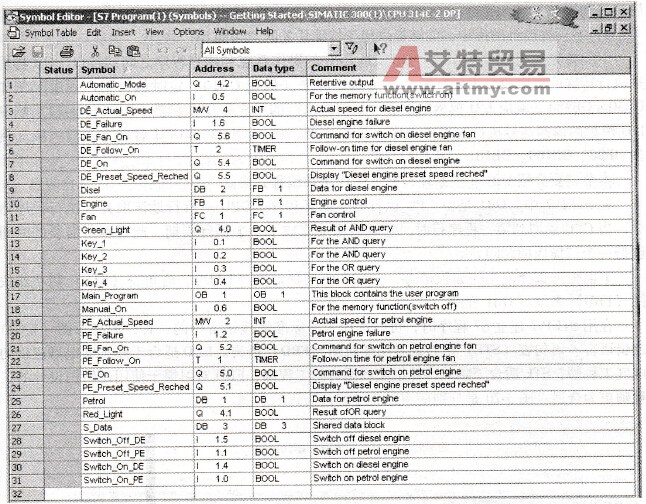

    图3-19    在STEP 7程序中建立符号地址表举例
