FXGPWIN编程软件中软元件的监控和强制执行

    在FXGPWIN操作环境中，可以监控各软元件的状态和强制执行输出等功能。这些功能主要在“监控/测试”菜单中完成，其界面如图3-16所示。    1．可编程控制器的强制运行和强制停止    打开FXGPWIN软件中“PLC”菜单下的“遥控运行/停止”子菜单，出现子菜单界面如图3-17所示。选择“运行”单选框后，单击“确认”按钮，可编程控制器被强制运行。选择“中止”单选框后，单击“确认”按钮，可编程控制器被强制停止。
    图3-16    “监控/测试”菜单界面
    图3-17    “运行/中止”菜单界面    2．软元件监控    软元件的状态、数据可以在FXGPWIN编程环境中监控起来。例如，Y软元件工作在“ON”状态，则在监控环境中以绿色高亮方框且闪烁表示；若工作在“OFF”状态，则无任何显示。数据寄存器D中的数据也可在监控环境中表示出来，可以带正负号。    打开图3-16中“监控/测试”菜单下的“进入元件监控”子菜单，选择好所要监控的软元件，即可进入如图3-18所示的监控软元件。若计算机没有和可编程控制器通信，则无法反映监控元件的状态，显示通信错误。

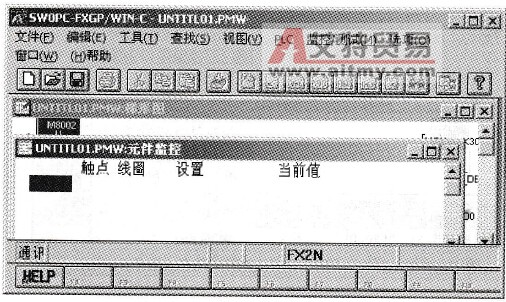

    图3-18    监控软元件功能界面    3．Y输出软元件强制执行    为了调试、维修设备等方便，FXGPWIN程序还提供了强制执行Y输出状态的功能。打开图3-16中“监控/测试”菜单下的“强制Y输出”子菜单，即可进入图3-19所示的监控环境。    选择好Y软元件，就可对其强制执行，并在左下角方框中显示其状态，可编程控制器对应的Y软元件灯将根据选择状态亮或灭。    4．其他软元件的强制执行    各输入软元件的状态也可通过FXGPWIN程序设定，打开图3-16中“监控/测试”菜单下的“强制ON/OFF”子菜单，即可进入此强制执行环境设定软元件的工作状态。    选择X2软元件，并置SET状态，单击“确认”按钮，可编程控制器的X2软元件指示灯将亮。如图3-20所示。

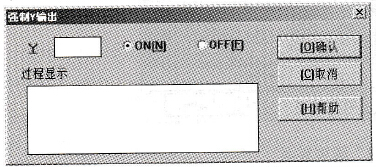

    图3-19    “强制执行Y输出”界面

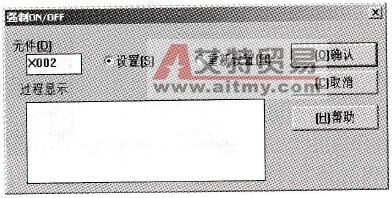

    图3-20    “输入元件置位”界面
