FXGPWIN编程软件概述

    FXGPWIN编程软件对三菱FXOS，FXON，FX2和FX2N系列可编程控制器进行编程，以及监控可编程控制器中各软元件的实时状态。    1．进入FXGPWIN的编程环境    将存有MELSEC-F/FX系统编程软件的软盘插入软驱，在WINDOWS下启动安装程序，进入MELSEC-F/FX系统，选择FXGP-WIN-C文件双击鼠标左键，出现图3-1界面即可进入编程。
    图3-1    FXGPWIN编程环境界面    2．可编程控制器程序下载    可编程控制器程序下载的方法是：首先使用编程通信转换接口电缆SC-09连接好计算机的RS-232C接口和PLC的RS-422编程器接口，然后打开FXGPWIN软件中的“PLC”菜单，即为图3-2所示界面。   图3-2界面出现后，再打开PLC菜单下的“端口设置”子菜单，如图3-3所示，选择正确的串行口后再单击“确认”按钮。

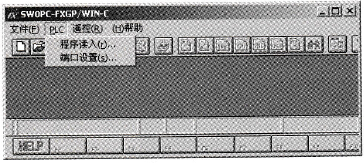

    图3-2    下载程序界面
    图3-3    “端口设置”界面    选择好串行口后，打开图3-2“PLC”菜单下的”程序读入”子菜单，即可进入如图3-4所示的界面。正确选择可编程控制器类型，单击“确认”按钮后等待几分钟，可编程控制器中的程序即下载到计算机的FXGPWIN文件夹中。程序下载后界面如图3-5所示。
    图3-4    PLC类型选择界面
    图3-5    PLC程序下载后界面    3．PLC程序的打开    首先打开“文件”菜单下的“打开”子菜单，界面如图3-6所示。选择正确的文件后，单击“确定”按钮，就可打开文件。

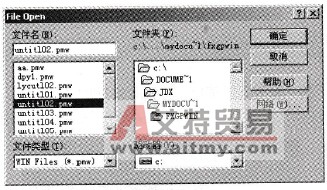

    图3-6    文件打开界面    4．编制新的程序    如图3-7所示，打开“文件”菜单下的“新文件”子菜单，出现图3-8所示界面，然后选择PLC型号，就可进入程序编制环境。
    图3-7    打开新文件界向

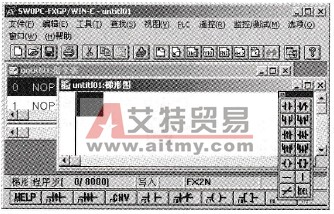

    图3-8    编制程序界面    5．设置页面和打印    打开“文件”菜单下的“页面设置”子菜单即可进行编程页面设置。打开“文件”菜单下的“打印机设置”子菜单，即可进行打印设置。    6．退出主程序    打开“文件”菜单下的“退出”子菜单或单击右上角的按钮，即可退出主程序。    7．帮助文件的使用    打开“帮助”菜单下的“索引”子菜单，寻找所需帮助的目录名，如图3-9所示，双击目录名即可进入帮助文件的内容。“帮助”菜单下的“如何使用帮助”告诉你如何使用此帮助文件。
    图3-9    帮助文件界面
