CQM1-PRO01编程器的使用技术方法
来源:艾特贸易2017-06-05
简介1 .回答口令 PLC 与编程器连接后首次上电,屏幕显示 PASSWORD! 要求输入口令。口令是:依次按下 CLR 键和 MONTR 键,口令消失,再按几次 CLR 键清除屏幕显示,编程器显示 00000 ,表示指向
1.回答口令 PLC与编程器连接后首次上电,屏幕显示“PASSWORD!”——要求输入口令。口令是:依次按下“CLR”键和“MONTR”键,口令消失,再按几次“CLR”键清除屏幕显示,编程器显示“00000”,表示指向用户程序地址00000。 2.清除PLC内存中的程序 只有在PROGRAM方式下,才能进行该项操作。 (1)全部程序清除(包括具有断电保持功能的HR、CNT、DM的内容也清除)的操作过程如下:
(2)部分程序清除(例如保留地址00123之前的程序及HR区的内容)的操作过程如下:
3.建立地址(指向PLC内存中某一地址) 仅在PROGRAM方式下才能进行该项操作。当屏幕显示00000时,表示用户程序从00000地址开始建立。欲建立一个别的地址,则只需输入5位数字即可。例如,要把地址改到00950,只需输入9、5、0即可,屏幕显示“00950”。但该地址的内容不被显示出来,当按一次“↑”键或“↓”键后,才会显示出该地址的内容。 4.输入程序 在PROGRAM方式下,首先要建立程序的首地址,然后才能输入程序。 ①当输入单操作数指令时,每输入一条指令,要按一下“WRITE”键,以示确认,同时地址号会自动加1。 例如,在地址00010处输入LD 00002指令,操作过程如下:
②当输入双操作数指令时,在输入指令及按“WRITE”键后地址并不加1,而是提示输入下一个操作数。在输入下一个操作数后再按“WRITE”键,地址才加1。 例如,在地址00020处输入MOV(21)#0150 200,操作过程如下:
③当输入微分型指令时,操作过程是:按“FUN”键→输入指令的功能码→按“NOT”键→按“WRITE”键,表示微分的符号“@”就显示出来,再按一次“NOT”键,符号“@”就消失。 ④当程序读出时,操作过程是:按“CLR”键→输入要检查指令的首地址→按“↓”键→按“↑”键或“↓”键,可连续读出指令。 ⑤当修改错误的输入指令时,操作过程是:按“CLR”键→输入要修改指令的地址→按“↓”键→输入正确的指令→按“WRITE”键。 ⑥当删除指令时,操作过程是:按“CLR”键→输入要删除指令的地址一按“↓”键→按“DEL”键→按“↑”键。指令删除后.位于删除指令后面的指令地址会自动减1。 ⑦当插入指令时,操作过程是:输入要插入指令的地址→按“↓”键→输入要插入的指令→按“INS”键→按“↓”键。指令插入后,位于插入指令后面的指令地址会自动加1。 例如,在00045地址处插入AND 00102指令,其操作如下:

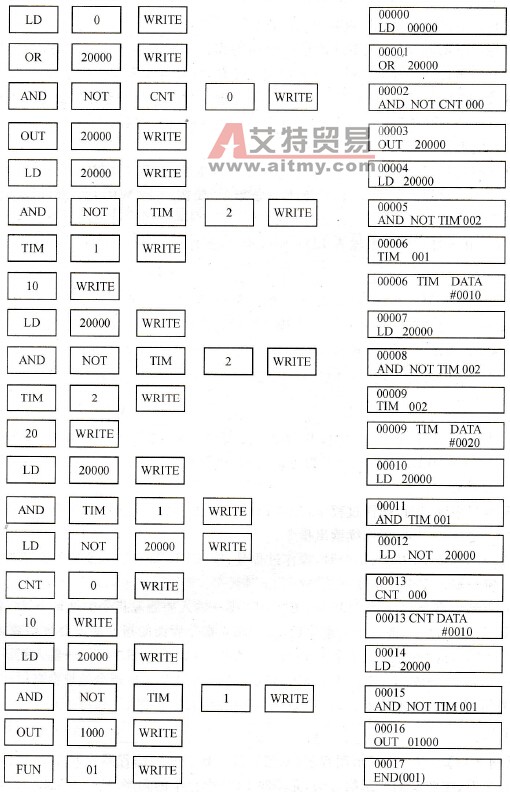

【例9-14】有一个梯形图程序(见图9-33),现要求用编程器将程序输入PLC。在程序输入时,按照前面介绍的方法,先清除PLC内存中的程序,然后按照以下操作步骤输入程序,同时给出屏幕显示信息如下:

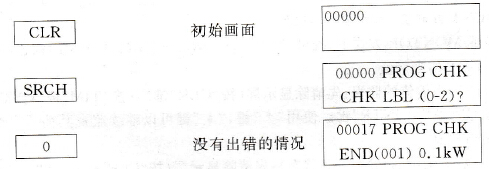

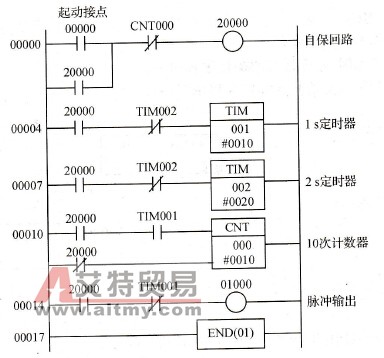

图9-33 梯形图程序 5.程序检查 程序检查只能在PROGRAM方式下进行,用于检查程序中的语法错误。 若程序没有错误,则显示程序长度。若程序有错误,则显示出错地址和错误内容。每按一次SRCH键,就会显示下一个出错的地址和内容。 例如,在图9-33所示的程序输入后,要检查输入的程序是否有语法错误,操作过程及屏幕显示信息如下:
需要说明两点: ①校验等级的指定,0-A、B、c级为对象,1-A、B级为对象,2-A级为对象。 ②如果有错误,则每按一次“SRCH”键,就会显示下一个出错的地址。无错误时,显示“END(001)及程序长度”;有错时,显示出错的内容,修改程序后再重新校验程序,直到没有错误为止。 6.监视模式下的程序运行 以例1程序为例,程序运行的操作过程如下: ①将模式转换开关转换到“MONTOR”位置。

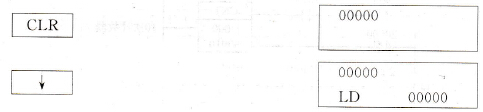

②显示初始画面。

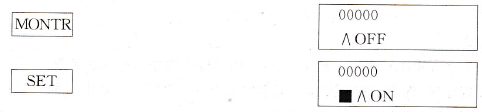

③强制设置启动接点00000为ON,PLC运行程序。
松开“SET”键时,启动接点00000变为OFF,内部辅助继电器20000进行自我保持。程序一直运行到计数器计数完为止,同时可以观察到01000输出指示灯LED闪烁10次后熄灭,程序运行结束。 7.TIM/CNT当前值、位和通道的监视 在RUN或MONTOR方式下,既可以监视I/O、IR、AR、HR、SR、LR的状态,也可以监视TIM/CNT的当前值。 ①TIM/CNT当前值的监视:先清除显示屏(按“CLR”键)→按“TIM”或“CNT”键→键入TC编号→按“MONTR”键。使用“↑”键、“↓”键可以继续监视其他TC号的TIM/CNT的当前值。 ②位的监视(显示位的ON/OFF状态):先清除显示屏(按“CLR”键)→按“SHIFT”键→按“CONT/#”键一键人被监视的位号→按“MONTR”键。使用“↑”键、“↓”键可以继续监视其他相邻位的状态。 ③通道的监视:可以监视IR、AR、HR、SR、LR、DM等通道的数据。 例如要监视LR01的内容,具体操作如下:先清除显示屏(按“CLR”键)→按“SHIFT”键→按“CH/*DM”键→键入被监视的通道(按“LR”键、输入“1”)→按“MONTR”键。使用“↑”键、“↓”键可以继续监视当前通道的前后通道。 ④多点监视:最多可同时监视6个对象。例如,第一个监视TIM000,可依次按“CLR”键、“TIM”键、“0”和“MONTR”键;接着监视00001点,依次按“SHIFT”键、“CONT/#”键、“1”键和“MONTR”键。 8.修改TIM/CNT的设定值 在PROGJRAM或MONTOR方式下,可以修改TIM/CNT的设定值。在PROGRAM方式下修改设定值,找到相应的地址,重新输入指令即可。在MONTOR方式下,当程序运行时也能修改TIM/CNT的设定值。例如,将TIM000的设定值改为#400,具体操作如下:按“CLR”键→按“TIM”键→按“0”键→按“SRCH”键→按“↓”键→按“CHG”键→按“4”键→按“0”键→按“0”键→按“WRITE”键。 若欲将TIM000的设定值改为一个通道,则可依次按“CLR”、“TIM”、“0”、“SRCH”、“狭隘、“CHG”、“SHIFT”、“CH/*DM”键、“通道号”,最后按“WRITE”键。 9.修改当前值 在PROGRAM或MONTOR方式下,可以修改I/O、AR、HR、DM、TIM/CNT的当前值。其操作如下:先对被修改的通道或TIM/CNT进行监视,然后按“CHG”键→键入修改后的数值→按“WRITE”键。 例如,将DM0000通道的内容修改为#0200,操作如:按“CLR”、“EM/DM”、“0”、“MONTR”、“CHG”、“2”、“0”、“0”键,最后按“WRITE”键。 10.强制置位/复位 强制置位/复位功能主要在MONTOR方式下使用,而在RUN方式下不能使用。在程序调试或在实验室做实验时,要用到触点的强制置位(ON)或强制复位(OFF)功能,尤其是输入继电器的置位/复位。强制的置位/复位操作又分为点动的强制操作和持续的强制操作。 ①点动强制操作:仅在按住“SET”或“RESET”键不放时,强制操作有效。具体操作如下:首先要监视操作位的状态,然后按住“SET”键不放,强制置位;按住“RESET”键不放,强制复位。 ②持续强制操作:强制操作后不用按住键,强制操作仍然有效。首先要监视操作位的状态,然后按下“SHIFT”和“SET”键,持续强制置位;按下“SHIFT”和“RESET”键,持续强制复位。按下“NOT”键,取消持续强制。 11.读出扫描时间 在RUN、MONTOR方式下,可以读出PLC的扫描时间。 操作过程为:按“CLR”和“MONTR”键。
