S7-200 PLC定时器指令应用举例

    例1：图4.11所示是介绍3种定时器工作特性的程序片断，其中T35为通电延时定时器，T2为保持型通电延时定时器，T36为断电延时定时器。

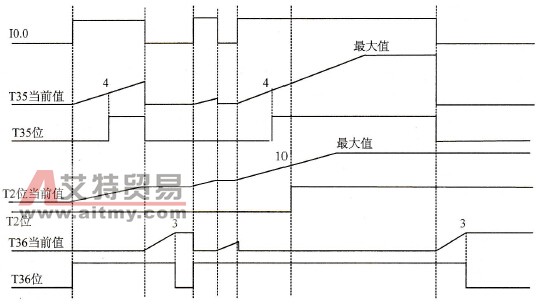

    图4.11    定时器特性    本梯形图程序中输入输出执行时序关系如图4.12所示。

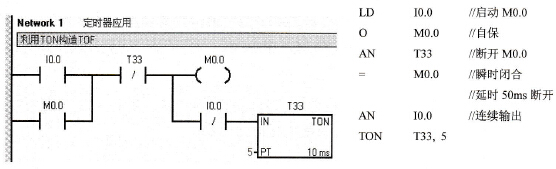

    图4.12    定时器时序    例2：用TON类型定时器构造其他类型定时器。    某些PLC只有TON定时器，如果程序设计时需要其他类型的定时器，则可以利用TON来构造。    图4.13所示是利用TON构造的TOF类型定时器，其时序图与TOF的时序完全相同。

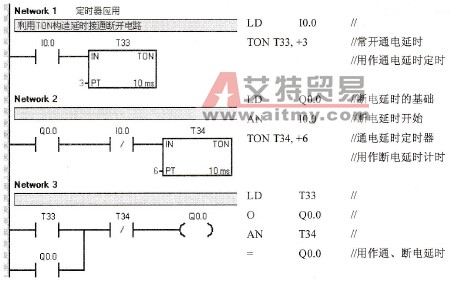

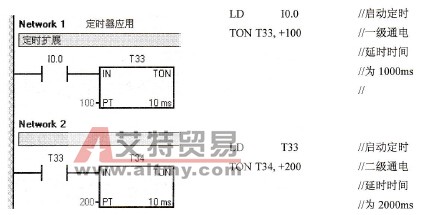

    图4.13    定时器的应用1    例3：利用TON实现通电和断电都延时的触点作用。    图4.14所示的梯形图程序中，当I0.0闭合后，启动T33定时器。30ms后T33的常开触点闭合，由于T34尚未启动，其常闭触点闭合，线圈Q0.0“通电”从而达到延时通电的效果。在触点I0.0闭合期间，其对应的常闭触点始终处于断开状态，定时器T34无法启动；一旦触点I0.0断开，其对应的常开触点断开（导致定时器T33复位，但由于Q0.0常开触点的自锁作用，使得线圈Q0.0仍处于“通电”状态），常闭触点闭合（导致定时器T34的启动）。在60ms后，定时器T34的常闭触点断开，线圈Q0.0“断电”，从而达到延时断电的效果。    例4：扩大延时范围，梯形图如图4.15所示。
    图4.14    定时器的应用2

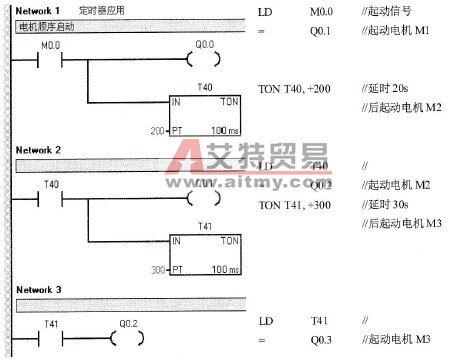

    图4.15    定时器的应用3    例5：电机顺序起动    控制要求：3台电机按顺序起动。电机M1先起动，运行20秒后，M2起动，再经30秒后，M3起动。    程序如图4.16所示。图中3台电机M1、M2、M3分别由Q0.0、Q0.1和Q0.2控制。
    图4.16    电机顺序起动
