S7-200 CPU通信实现

    实现S7-200 CPU通信需要做的工作主要有以下几方面：确立通信方案、对各硬件参数的组态和硬件的物理连接。    确立网络形式和通信方案后，在装有编程软件的计算机或编程器上安装硬件并设置参数，然后将实际设备进行物理连接，即可对通信进行测试。    本节只介绍在STEP 7 Micro/Win中前两步的方法和步骤。    一、确立通信方案    确立通信方案包括根据实际通信需要选择单主站或多主站，同时确定各站的编号；选择实现通信的硬件，如选择用PC/PPI电缆，还是用CP卡、MPI卡、EM 277通信模块或调制解调器等。    以上几种通信硬件的性能如表9.3所示。    表9.3    STEP 7 Micro/Win32支持的硬件性能
    二、参数组态    对硬件参数的组态主要包含以下工作：通信设置、安装通信口、参数设置。本节以安装设置PC/PPI电缆为例，介绍在STEP 7 Micro/Win中利用PC/PPI电缆、通信处理器和多机接口卡、调制解调器通信的硬件组态方法。    1．通信设置    运行STEP 7 Micro/Win软件，使用菜单命令项View|Component|Conununications（或在左侧View导引窗口单击Communications按钮），则进入通信设置状态对话框，如图9.13所示。图的左下部显示已配置的参数。    图中已配置的参数为：    远程设备地址：2    本地设备地址：0    通信模式：PC/PPI电缆（计算机通信口为COM 1）    通信协议：PPI协议    传送波特率：9.6kb/s    传送字符数据格式：11位    双击右上角的图标，出现设置接口对话框，如图9.14所示。则可进行以下两方面的工作。

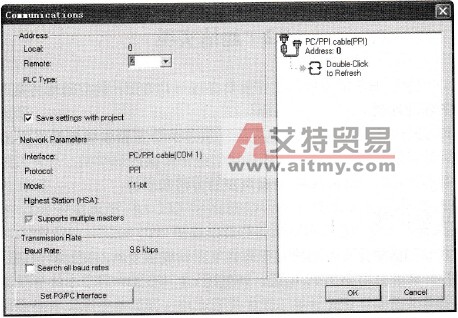

    图9.13    通信设置状态

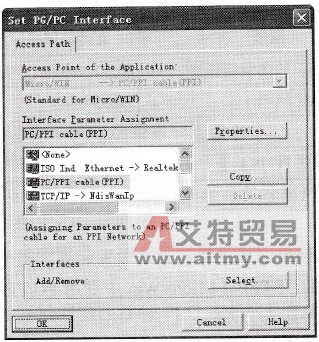

    图9.14    通信设置    添加或删除通信接口、对本硬件进行参数设置或修改。    2．安装或删除通信接口    在图9.14 Add/Remove区，单击Select按钮，将弹出Installing/Uninstalling对话框，如图9.15所示。    (1)安装接口。    在左Selection窗口选择要安装的接口硬件（如图9.15中的MPI-ISA Card接口），单击中部的Install按钮，然后根据安装向导按步骤进行安装。    安装完成，在对话框右侧的Installed窗口将出现安装的硬件。    (2)删除接口。    在对话框右侧的Installed窗口选择要删除的接口硬件，单击中部的Uninstall按钮，然后根据安装向导按步骤进行删除。删除完成，检查这硬件在Installed窗口是否已被删除。

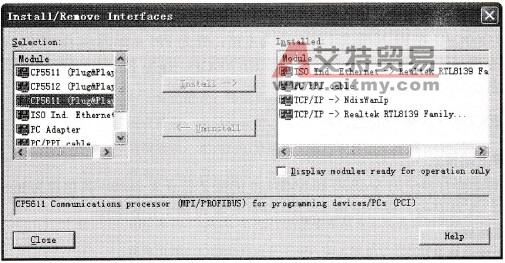

    图9.15    安装/删除    3．参数设置    在图9.14所示的对话框中，单击Properties按钮，将弹出参数设置对话框，如图9.16所示。其中有两个选项卡：PPI选项卡和Local Connection选项卡。    (1) PPI选项卡：如图9.16所示，用来设置PPI通信参数，包括本地设备地址、超时时间、是否多主机网络、波特率和最高站地址。图中的数值为各参数的默认值。
    图9.16    参数设置(PPI选项卡)    (2) Local Connection选项卡：用来选择本机（计算机）的连接属性。如通信口COM1和COM2的选择、是否用调制解调器。    在STEP 7 Micro/Win32中安装设置通信处理器和多机接口卡、调制解调器通信的硬件组态方法与PC/PPI电缆的基本相同，在此不一一详述。
