S7-200 CPU点对点网络通信应用实例

    有一简单网络，结构如图9.17所示。其中TD200为主站，在RUN模式下，CPU 224在用户程序中允许PPI主站模式，可以利用NETR和NETW指令来不断读写两个CPU 221模块中的数据。

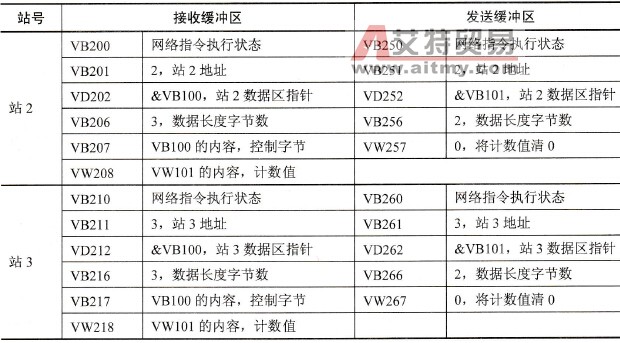

    图9.17    网络结构    操作要求：站4要读写两个远程站（站2和站3）的状态字节和计数值（分别放在VB100和VW101中）。如果某个远程站中的计数值达到200，站4将发生一定动作，并将该远程站的计数值清0，重新计数。    在网络通信过程中，远程站是被动的，不需要编写程序，只需要针对CPU224编写程序就可以了。    设置CPU 224通信端口号为0，从VB200开始分别对设置站2和站3的接收和发送缓冲区。站2的接收缓冲区从VB200开始，发送缓冲区从VB250开始；站3的接收缓冲区从VB210开始，发送缓冲区从VB260开始，内容如表9.6所示。该网络通信用户程序如图9.18所示。    表9.6    缓冲区设置
    站2和站3的接收和发送程序完全一致，为了节省篇幅，只给出对站2的读写程序。

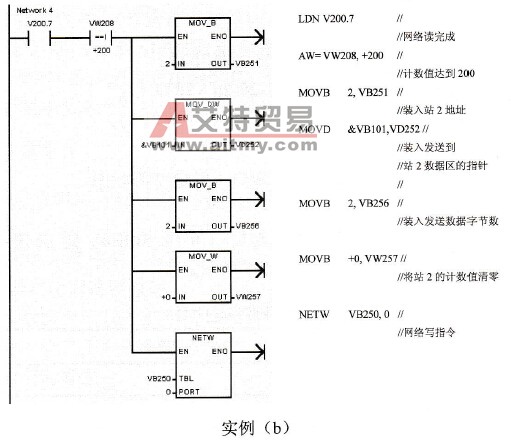

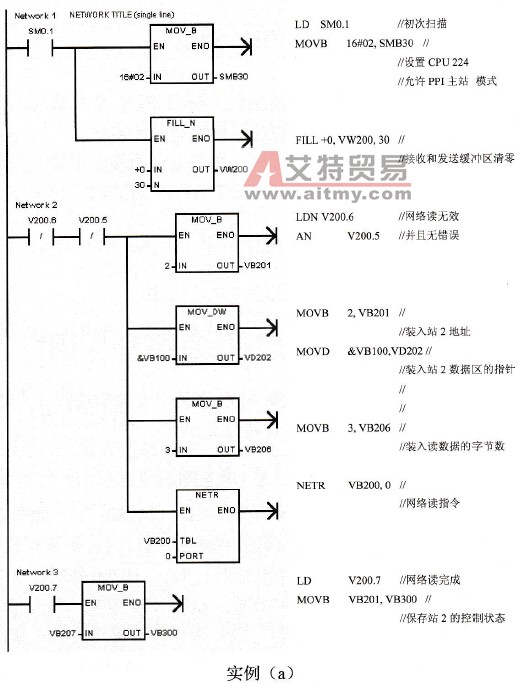

    图9.18    网络程序实例
