改变PLC的外部输入接线来节省输入点

    (1)采用硬接线逻辑关系来节约输入点。当一些输入电器的触点之间只是简单的逻辑关系（如与、或等）时，如果完全用程序来实现这些逻辑关系，那么这些触点都需占用PLC的输入点。若在PLC外部用硬接线来实现他们之间的逻辑，则可节约一些输入点。    例如，在三个不同地方均能启、停一台电动机的控制电路中，SB1、SB2、SB3是启动按钮，SB4、SB5、SB6是停止按钮。当用程序来实现这个逻辑关系时，PLC的外部接线和对应的梯形图如图7-1所示。

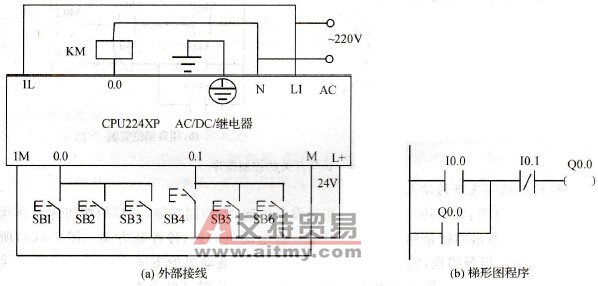

    图7-1    三处启/停一台电动机的方案之一    由继电器控制电路的常识可知，在异地控制时，所有启动按钮之间是“或”的逻辑关系，所有停止按钮之间也是“或”的逻辑关系。因此可以按照图7-2 (a)的方法来改变PLC的外部接线，与图7-1(a)相比，显然节省了4个输入点，而且图7-2(b)比图7-1(b)的梯形图显得更为简洁，但两者的控制功能完全相同。
    图7-2    三处启/停一台电动机的方案之二    (2)采用分组控制接法可以节省输入点。例如：当系统有手动、自动两种控制方式时，每种各有M个输入信号，那么就要占用2M个输入点。但是采用分组控制方式时，2M个输入信息只需占M+1个输入点。图7-3所示的就是分组控制的例子。在图7-3中．开关s有1和2两个工作位，PLC的I1.0输入点作为控制点使用。当S合在1号位（手动）时I1.0被接通，这时I0.0点输入的是SB1的信息；当S合在2号位（自动）时I1.0输入点为OFF，I0.0点输入的是SA1的信息。可见，同一个输入点I0.0，在I1.0不同状态下输入了不同的内容。这个例子说明，采用分组控制法相当于使PLC的输入点扩大了约2倍。
    图7-3    分组法节省输入点的例子
