PLC ASCII码转换指令

    ASCII码转换指令包括ASCII码转换为16进制数指令(ATH)、16进制数转换为ASCII码指令(HTA)、整数转换为ASCII码指令(ITA)、双整数转换为ASCII码指令(DTA)和实数转换为ASCII码指令(RTA)。    (1)格式：ATH指令和HTA指令的梯形图如图6-40所示。在ATH指令中，IN是需要转换字符的开始地址．输入字符的编码范围为30～39H（对应字符O～9）和41～46H（对应字符A～F）；LEN是转换字符的长度，ASCII码字符串的最大长度为255个字符。在HTA指令中，IN是要转换的16进制数的开始地址，LEN是要转换的16进制数的长度。
    图6-40    ATH指令和HTA指令的梯形图

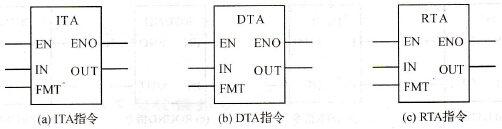

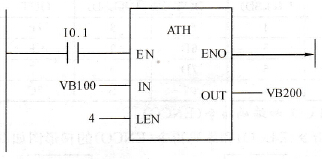

    图6-41    ITA指令、DTA指令和RTA指令的梯形图    ITA指令、DTA指令和RTA指令的梯形图如图6-41所示。在ITA和DTA指令中，FMT是字节型格式操作数，用于指定转换格式。FMT的最高四位(D7D6D5D4)必须为零；第四位(D3)用于设置小数点的显示方式，当设定为O时小数点用圆点表示，当设定为1时小数点用逗号表示；最低三位(D2D1D0)的有效取值范围是0～5，取0时表示没有小数位数，取1～5时分别表示1～5位小数位数。在RTA指令中，FMT的最高四位(D7D6D5D4)用于指定输出缓冲器的大小，有效取值范围是3～15；第四位(D3)用于设置小数点的显示方式，当设定为0时小数点用点表示，当设定为1时小数点用逗号表示；最低三位( D2D1D0)的有效取值范围是0～5，取0时表示没有小数位数，取1～5时分别表示1～5位小数位数。    (2)功能：当使能输入有效时，ATH指令将从IN字符开始，长度为LEN的ASCII码字符串转换成从OUT开始的十六进制数。当使能输入有效时，HTA指令将从IN字符开始，长度为LEN的十六进制数转换成从OUT开始的ASCII码字符串。    整数到ASCII码转换指令(ITA)，当使能输入有效时，把输入端(IN)的整数转换成一个ASCII码字符串。转换结果存放在OUT指定的连续8个字节中，ASCII码字符串始终是8个字符，最高位存放在OUT中，最低位存放在OUT+7地址单元中。正值不带符号写入输出缓冲区中，负值带负号写入输出缓冲区中。    双整数到ASCII码转换指令(DTA)，是把输入端(IN)的整数转换成一个ASCII码字符串。转换结果存放在OUT指定的连续12个字节中，ASCII码字符串始终是12个字符，转换结果最高位存放在OUT中，最低位存放在OUT+11地址单元中。正值不带符号写入输出缓冲区，负值带负号写入输出缓冲区。    实数到ASCII码转换指令(RTA)，是把输入端(IN)的实数转换成一个ASCII码字符串。转换结果放在OUT指定的连续3～15个字节中，最高位存放在OUT中，最低位存放在OUT+14地址单元中。正值不带符号写入输出缓冲区中，负值带负号写入输出缓冲区中。S7-200 CPU采用的浮点数格式最大支持7位有符号数，不能显示大于7位的有符号数。    【例6-7】编写一个将VD100中存储的ASCII码转换成十六进制数的程序。已知(VB100)=33，(VB101)=32，(VB102) =41，(VB103) =45。    解设计的程序如图6-42所示。

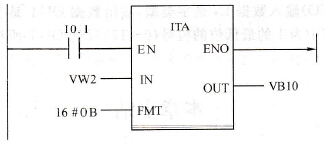

    图6-42    梯形图程序    在PLC内存中，ASCII字符是以编码方式存储的。图6-42的程序运行结果是：(VB200) =32，(VB201)=AE。    【例6-8】整数到ASCII码转换指令(ITA)应用举例，梯形图如图6-43所示。假定VW2的内容是12345，则执行ITA指令后，(VB10) =20（空格字符‘’），(VB11)=20，(VB12)=31（字符‘1’），(VB13)=32（字符‘2’），(VB14)=2C（字符‘，’），(VB15)=33（字符‘3’），(VB16) =34（字符‘4’），(VB17) =35（字符‘5’）。    说明：在图6-43中，转换格式操作数16# 0B表示有3位小数，小数点用逗号表示；不足8个ASCII字符的部分用空格（ASCII编码为20H）填补。
    图6-43    梯形图程序
