组态王外部设备的定义

    组态王把那些需要与之交换数据的设备或程序都作为外部设备。外部设备包括：下位机（PLC、仪表、模块、板卡、变频器等），它们一般通过串行口和上位机交换数据；其他Windows应用程序，它们之间一般通过DDE交换数据；网络上的其他计算机。    只有在定义了外部设备之后，组态王才能通过I/O变量和它们交换数据。为方便定义外部设备，组态王设计了“设备配置向导”引导用户一步步完成设备的连接。    组态王支持的硬件设备包括可编程序控制器( PLC)、智能模块、板卡、智能仪表、变频器等。工程人员可以把每一台下位机看作一种设备，他不必关心具体的通信协议，只需要在组态王的设备库中选择设备的类型，然后按照“设备配置向导”的提示一步步完成安装即可，使驱动程序的配置更加方便。    工程人员根据设备配置向导就可以完成设备的配置，操作步骤如下：    (1)在工程浏览器的目录显示区，用鼠标左键单击大纲项设备下的成员板卡，则在目录内容显示区出现“新建”图标，如图6-5所示。    (2)用鼠标左键双击“新建”图标后，弹出“设备配置向导”对话框；或者用右键单击，在弹出的快捷菜单中选择“新建板卡”命令，也弹出“设备配置向导”对话框．如图6-6所示。
    图6-5    工程浏览器——板卡建立

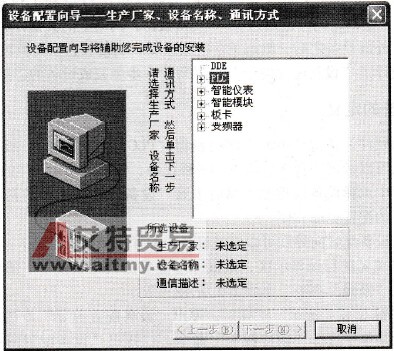

    图6-6    设备配置向导——生产厂家    (3)从树形设备列表区中选择PLC节点。然后选择要配置板卡设备的生产厂家、设备名称，如“PLC/三菱/FX2/编程口”。单击“下一步”按钮，则弹出“设备配置向导——逻辑名称”对话框，如图6-7所示。
    图6-7    设备配置向导——逻辑名称    (4)工程人员给要配置的板卡设备指定一个逻辑名称。继续单击“下一步”按钮，弹出“设备配置向导——选择串口号”对话框，如图6-8所示。

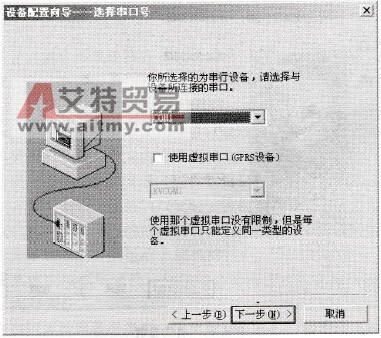

    图6-8    设备配置向导——选择串口号    (5)选择连接的串口为COM1，单击“下一步”按钮弹出“设备配置向导——设备地址设置指南”对话框，如图6-9所示。

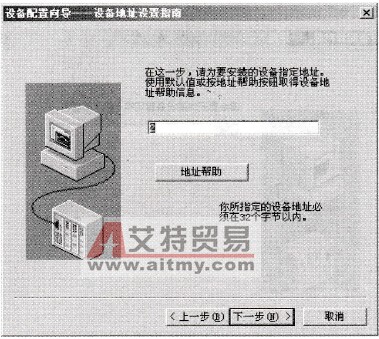

    图6-9    设备配置向导——设备地址设置指南    (6)此处填写设备地址为2，单击“下一步”按钮，弹出“通信参数”对话框，如图6-10所示。

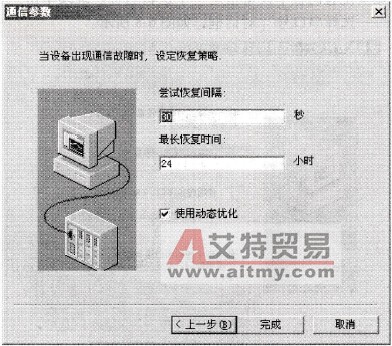

    图6-10    通信参数    (7)此处采用默认值，继续单击“下一步”按钮，则弹出“设备安装向导——信息总结”对话框，如图6-11所示。

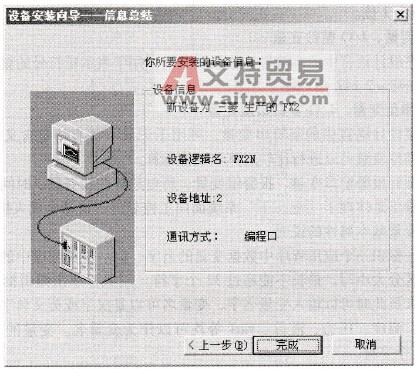

    图6-11    设备安装向导——信息总结    (8)检查各项设置是否正确，确认无误后，单击“完成”按钮。    设备定义完成后，可以在Com1项下看到新建的设备“FX2N”。
