S7-200 PLC接收指令

    接收指令的梯形图和语句表如图5-13所示。TBL为数据缓冲区，寻址范围为：VB、IB、QB、MB、SMB、SB、*VD、*AC和* LD。PORT为通信端口，取值范围是常数0或1。    接收指令启动或中止接收信息功能，通过指定的通信端口将接收的信息存储在数据缓冲区中。数据缓冲区中的第一个字节用来累计接收到的字节数，它本身不是接收到的，起始字符和结束字符是可选项。    接收指令可以方便地接收1～255个字符。如果有中断程序连接到接收结束事件上，在接收完最后一个字符时，端口0会产生中断事件23，端口1会产生中断事件24。通过监视发送完成状态位SMB86（端口0）或SMB186（端口1）的变化，可以不使用中断来接收信息，如向打印机发送信息。当接收指令未被激活或者已经被中止时，SMB86或SMB18 6不为0，当接收正在进行时，SMB86或SMB186为0。    接收指令允许选择接收信息开始和结束的条件。使用SMB86～SMB94对端口0进行设置，SMB186～SMB194对端口1进行设置，如表5-7所示。

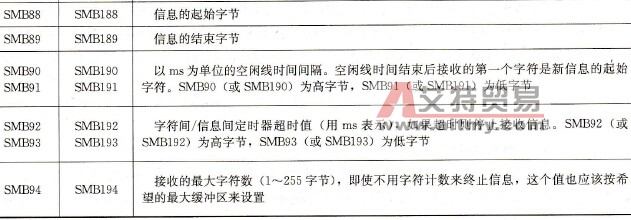

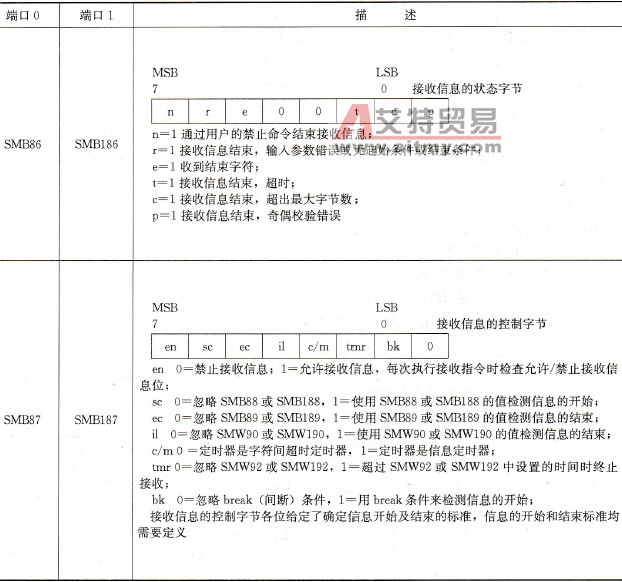

    图5-13    接收指令    表5-7    SMB86～SMB94和SMB186～SMB194特殊标志位配置应用

    表5-7中的i1=1表示检测空闲状态，sc=1表示检测信息的起始字节，bk=1表示检测break条件，SMW90或SMW190中是以ms为单位的空闲线时间。在执行接收指令时，有以下几种判断信息起始条件的方法：    1)空闲线检测，i1=1，sc=0，bk=0，SMW90或SMW190>0。在该方式下，从执行接收指令开始，在传输线空闲的时间大于或等于SMW90或SMW190中设置的时间之后接收的第一个字符作为新信息的起始字符。    2)起始字符检测，i1=0，sc=1，bk=0，忽略SMW90或SMW190。以SMB88或SMB188中的起始字符作为接收到的信息开始的标志。    3) break检测，i1=0，sc=0，bk=1，忽略SMW90或SMW190。以接收到的break作为接收信息的开始。    4)对通信请求的响应，i1=1，sc=0，bk=0，SMW90或SMW190=0（设置的空闲线时间为0）执行接收指令后就可以接收信息。若使用报文超时定时器( c／m=1)，从接收指令开始后开始计时，定时到时强制性地终止接收。若在定时期间没有接收到信息或只接收到部分信息，则接收超时，一般用它来终止没有响应的接收过程。    5) break和一个起始字符，i1=0，sc =1，bk=1，忽略SMW90或SMW190。以接收到的break之后的第一个起始字符作为接收信息的开始。    6)空闲线和一个起始字符，i1=1，sc=1，bk=0，SMW90或SMW190>0。以空闲线时间结束后接收的第一个起始字符作为接收信息的开始。    7)空闲线和起始字符（非法），i1=1，sc=1，bk=0，SMW90或SMW190 =0。除了以起始字节作为信息开始的判据外（sc=l），其他的特点与4）相同。    SM87. 3/SM187. 3=0时，SMW92/SMW192为字符间超时定时器；SM87. 3/SM187.3=1时，SMW92/SMW192为报文超时定时器。字符间超时定时器用于设置接收的字符间的最大时间间隔。只要字符间隔时间小于该设定时间，就能接收到所有信息，而与整个报文接收时间无关。报文超时定时器用于设置最大接收信息时间，除4）和7）中所述特殊情况外，其他情况下在接收到第一个字节后开始定时，若报文接收时间大于该设定时间，将强制终止接收，不能接收到全部信息。    上述两种定时器的定时时间到时均强制结束接收，SMB86或SMB186的第二位为1，表示接收超时。    接收结束条件可以用逻辑表达式表示为：结束条件=ec+tmr+最大字符数，即在接收到结束字节、超时或接收字符超过最大字符数时，都会终止接收。另外，在出奇偶检验错误（如果允许）或其他错误的情况下，也会强制结束接收。    可以用字符中断控制接收数据，若预先为接收字符事件指定相关联的中断程序，则每接收到一个字符都会产生一次中断，接收到的字符存在SMB2中，被激活的奇偶校验状态存在SM3.0中。SMB2是自由口接收字符缓冲器，在自由口模式下接收的每个字符都存在SMB2中，以便用户程序访问。SMB3是自由口奇偶校验错误，在自由口模式下，若接收到的字符奇偶校验出错，则SM3.0置1，其余各位保留。注意：端口0和端口1共用SMB2和SMB3，但两个端口的字符接收中断号不同。
