施耐德Unity Pro的项目结构

    双击Unity Pro的图标即可启动Unity Pro编程环境。打开项目，启动和编程有关的工具。项目包含整个自动化任务的所有程序和数据，即模块硬件结构及模块参数的组态数据，用于网络通信的组态数据和用于可编程模块的程序。项目设定的过程如图3-87所示。    项目对一个总体控制方案具有总领的作用。每个项目代表和项目存储有关的数据结构。    用户界面包括多个可配置窗口和工具条。所有功能可通过菜单条进行操作，经常使用的功能可直接通过标准工具条中的图标操作实现。
    图3-87    项目设定过程图    在Unity Pro编程环境中创建项目，选择菜单中的“文件”→“新建”或者单击图标就可以打开“新项目”对话框，如图3-88所示。

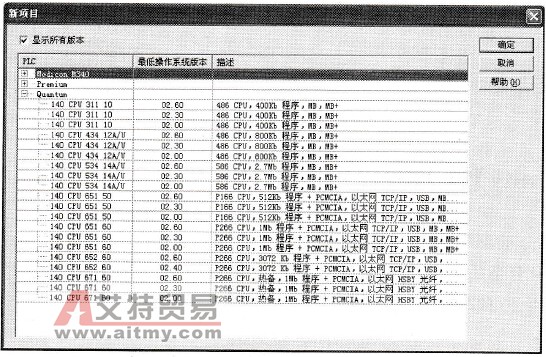

    图3-88    “新项目”对话框    项目浏览器可以显示Unity Pro项目的内容和移动各种单元，如图3-89所示。可显示为结构（拓扑）视图或功能视图。其中，结构视图可提供应用程序不同组件的整体视图，这种视图按照PLC程序段的执行顺序显示。而功能视图则将项目分成功能组件显示，这种视图按照连续工艺，将相关的控制过程进行细分。    结构视图不仅可以创建和删除元素，查看元素属性，还可以创建用户目录，启动不同的编辑器，且可以启动导入／导出功能。    右键单击“项目”，选择“项目设置”，打开对话框，如图3-90所示。

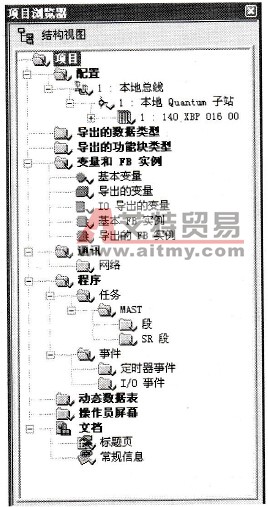

    图3-89    项目浏览器图

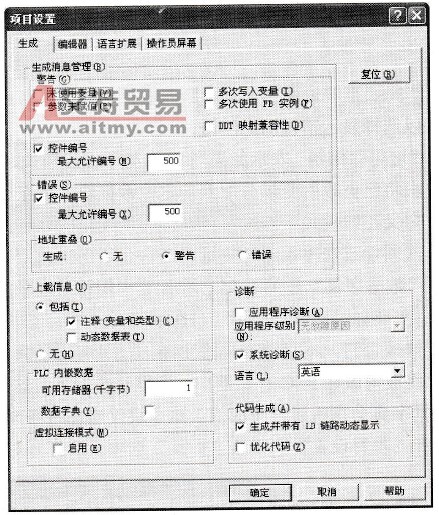

    图3-90    “项目设置”对话框    图3-90中，“生成消息管理”选项及其意义如下：    ●未使用变量：已经在项目中定义但未在程序中使用的变量；    ●参数未赋值：尚未赋值的EFB或DFB参数；    ●多次写入变量：在程序中不同位置多次赋值的变量；    ●多次使用FB实例：在程序中不同位置多次使用的EFB或DFB实例；    ●DDT映射兼容性：对于每个平台，使用特定的规则针对每种类型的数据结构执行有关DDT的校正测试；    ●选择“应用程序诊断”，则诊断查看器中将出现与应用程序诊断（诊断DFB）有关的错误消息；    ●“应用程序级别”用于显示在诊断DFB输入上发生的故障的原因：    >选择“无故障原因”，则不执行原因搜索；    >选择“本地诊断”，则在触发报警的段中搜索原因；    >选择“全局诊断”，则在整个应用程序中搜索原因，即将在不同的段中跟踪故障的可能原因。    ●选择“系统诊断”，则诊断查看器中将出现与系统诊断有关的错误消息。“语言”可以选择显示错误消息的语言。    ●“可用存储器”表示如果当PLC处于在线模式时从变量中删除地址，则在生成过程中，应将已更改的变量分配到非定位数据块，但在线时不能增加块的大小。这一设置用于定义在线模式下修改项目时，为创建新的非定位变量而保留的附加存储区域。用户每次创建或修改非定位变量时，它会填充到PLC的这个块中的存储器。    ●“数据字典”是关于PLC存储器中用符号表示的变量及其特征（地址、类型等）的字典。因此，  “客户端”（HMI、Web等）可以了解这些变量的特性，然后动态显示／修改它们。不存储变量的注释。启用该设置后，应用程序的所有用符号表示的变量都将被内嵌在PLC存储器中。在默认情况下，这个设置是被禁用的。数据字典是在构建时生成的。这个块仅当在线修改时视需要进行更新。选择“项目设置”→“语言扩展”选项卡，打开对话框，如图3-91所示。

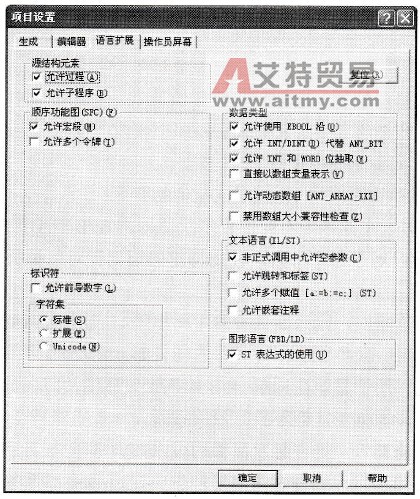

    图3-91    “项目设置”对话框的“语言扩展”选项卡    图3-91中：    ●源结构元素“允许过程”复选框：可以在项目中使用过程；    ●“允许子程序”复选框：可以在项目中使用子程序。    ●数据类型“允许使用EBOOL沿”复选框：可以使用EBOOL数据类型进行跳变沿识别。    ●“允许INT/DINT代替ANY_BIT”复选框：对于数据类型为ANY_BIT的一般参数，可以使用数据类型为INT或DINT的参数。右键单击“项目”，选择“属性”→“保护”选项卡，打开对话框，如图3-92所示

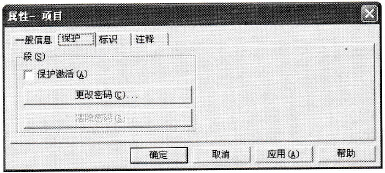

    图3-92    “属性项目”对话框的“保护”选项卡    选择“保护激活”，可以激活程序段的全局保护，使保护功能生效。
