FP系列PLC的MEWNET-Link网络

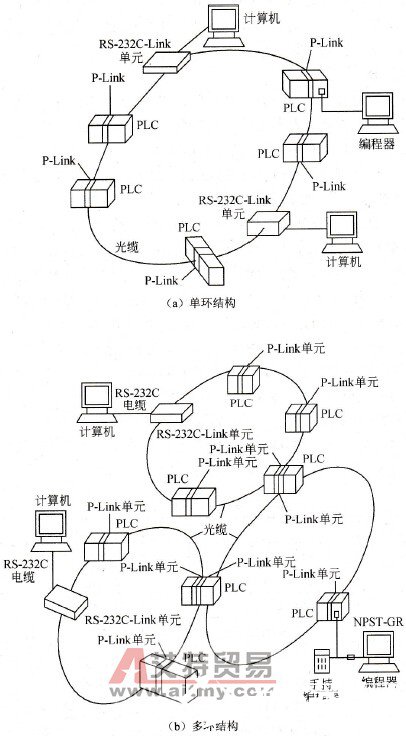

    MEWNET-link实际包括P-link、H-link和W-link三种网络。这三种网络的体系结构基本相似，都是由物理层、数据链路层和应用层组成。    虽然P-link、H-link和W-link的底层协议不同，但应用层却是相同的，所以三者在使用上是基本相同的。这三种网络构成子网时采用的通信介质和拓扑结构不同，因此所用的通信模块也不同，需配置专用的通信模块。用于这三种网络的通信单元有P-link通信单元、H-link通信单元和W-link通信单元。计算机要进入各子网时也必须插上不同的网卡。    这三种网络的通信机理基本相同，使用方法也基本相同，只要了解一种即可推知其他。在这里只重点介绍P-link网络。    (1) P-link工业局域网的结构和技术性能    P-link网是一种环形局域网，其结构如图6-9所示。FP系列PLC通过P-link单元连入此环网的通信节点，而计算机通过RS-232C-link单元连入此环网的通信节点，节点和节点之间通过光缆连接起来。P-link网的共享存储器称为link区，link区共享通信方式只适用于PLC与PLC之间的通信。一台FP系列PLC最多安装两个P-link单元。这种方式虽然通信速度快，使用方便，但在一个环中的站数最多为16个，能够交换的数据量受link区的限制，所以也很有限。图6-9(a)为单环结构，图6-9 (b)为多环结构。    (2) link区的划分    在P-link环网中的每台PLC都带有一个P-link单元。如果PLC带了两个P-link单元，那么这台PLC将成为构成双环结构或者多环结构的“桥”。带两个P-link单元时，其中紧靠CPU单元的那个P-link单元为P-link 0，接下去的为P-link 1。    在P-link网中，若采用共享存储器的通信方式，先为每台'PLC设定一个站号，同时必须对每台PLC的link区进行划分，形成信箱结构。    ①单环link区的划分。每台PLC均可分配2个link区，称为link 0和link 1。但若PLC上只装有一个P-link单元，则只能占一个link区。每个link区又分成LR区（link继电器区）与LD区（link数据区）。link区的划分通过PLC中系统寄存器的设置来实现。设置时只要设定此PLC的发送区，各站发送区的地址不能重叠。其他PLC的同样地址区将自动分配为此PLC的接收区，一个站发送区与其接收区的相对地址、绝对地址均相同。    ②多环link区的划分。多环link区不像单环那样都占据link 0，多环link区中某环一个站占据link0，另外的站占据link 1，划分时应对环网各站分配“环号”与“站号”，而某站发送区与其接收区的绝对地址也不相同，只有相对地址保持一致。    (3)与link区设定有关的系统寄存器及特殊寄存器    ①相关的系统寄存器。设定link 0区用到系统寄存器40～45，设定link 1区用到系统寄存器50～55。表6-6说明了这些系统寄存器的设定情况。    表6-6    有关系统寄存器设定情况表

    图6-9    P-link网络    ②相关的特殊寄存器    ·要将某站设定为link区共享通信方式，就将该站对应的特殊寄存器设置为ON。站号与特殊寄存器的对应关系为：使用link 0区作共享区时，1～16站与特殊寄存器R9060～R906F按顺序一一对应；使用link1区作共享区时，1～16站与特殊寄存器R9080～R908F按顺序一一对应。    ·存放工作方式状态信息的特殊寄存器。某站若处于RUN的工作方式，则表示其状态的ON信息将存放在指定的特殊寄存器中。站号与存放工作方式状态信息的特殊寄存器的对应关系为：使用link 0区作共享区时，1～16站与存放工作方式状态信息的特殊寄存器R9070～R907F按顺序一一对应；使用link 1作共享区时，1～16站与存放工作方式状态信息的特殊寄存器R9090～R909F按顺序一一对应。    ·存放环路出错信息的特殊寄存器。DT9170存放环路1各站的出错信息，DT9200存放环路2各站的出错信息，DT9230存放环路3各站的出错信息。DT9170、DT9200、DT9230均为16位，每位对应环中一个站，位0对应1站，位15对应16站，按顺序对应。    (4) P-link单元link区的设定    ①启动“FPWIN GR”，在菜单栏中选择【选项】，在其下拉菜单中单击【PLC系统寄存器设置…】选项，即可弹出【PLC系统寄存器设置】窗口。该窗口含有9个参数设置页面，选择其中的【PC-link0设置】和【PC-link 1设置】页面为link 0和link 1设置参数。    ②通过“FPWIN GR”进入网络中各站点。对于已建立起的PLC网络，只需将计算机接至其中某一台PLC，通过“FPMN GR”软件对站点的选择，就可使计算机与网络中任意一个指定站号的PLC进行通信，在计算机屏幕上直接对该PLC进行程序设置和状态监控。具体方法是启动“FPWIN GR”，在菜单栏中选择【在线】，在其下拉菜单中单击【通信站指定】，即可弹出【通信站指定】窗口。    (5) P-link单元的使用    ①站号设定将P-link单元安装在带CPU单元的底板上，然后用单元前面板上的站号设定开关设定该环路内的站号。当P-link单元设为P-link通信方式，即link区共享方式时，一个环路内的站号最多设16个。设为非link区共享通信方式时，则其站号最多可设64个(0～63)。    ②工作方式设定在同一个CPU底板上最多可安装3个link单元，但其中最多只能有两个link单元设为P-link方式，即共享link区方式，其他方式则无此限制。P-link单元的工作方式可使用前面板上的方式开关按表6-7进行设定。    表6-7    P-link单元工作方式开关设定表

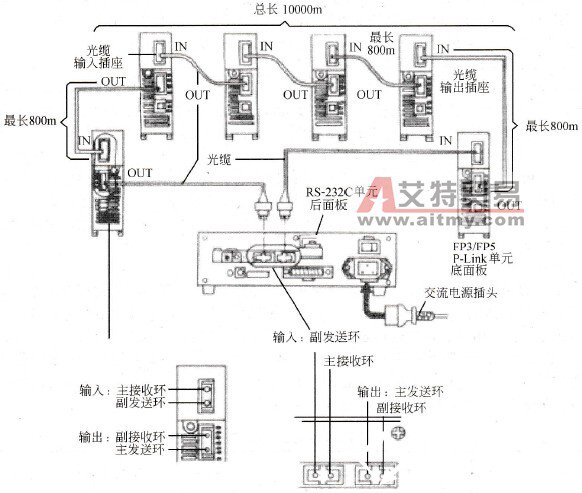

    设定工作方式时应注意，P-link单元有自诊断测试功能，可对整个通信系统进行自检，故通信开始前可先进行自检。当设为自检方式时，可实现如下功能。    ·Test 1检查主环路和副环路的通信状况。    ·Test 2检查在使用备份电源时主、副环路的通信状况。    ·Test 3检查环路的备份功能。    ·Test 4检查环路的可用性。    ③主、副环路及备份电源的使用为了实现高可靠性，保证通信万无一失，在P-link单元中采用了主、副环路热备份方式及备份电源的设计。    图6-10为同一环路中各P-link单元的连接示意图。图中所示的每个link单元均有一个入口和一个出口。用光缆将一个单元的出口连到下一个单元的入口，依次连接，构成一个环路。两个link单元之间最远800m，环路总长为10000m。
    图6-10    P-link单元连接图
