STEP 7-Micro/WIN编程软件的项目文件

    项目( project)文件来源有3个：新建一个项目、打开已有的项目和从PLC上载已有项目。    1．新建项目    STEP 7-Micro/WIN运行后，会在主窗口自动创建一个以“项目1”命名的项目文件，也可在菜单栏的“文件”中，左键单击“新建”项或工具条中的“新建项目”按钮，主窗口会显示新建的项目文件主程序区。它是一组空的项目组件，包括程序编辑器、数据块、符号表、交叉参考、状态表等5个用户窗口。STEP 7-Micro/WIN支持LAD（梯形图）、STL（语句表）和FBD（功能块图）3种编程方式，图3-26为LAD程序编辑器窗口，是系统默认的编程方式。
    图3-26    LAD编辑器窗口    程序块由主程序、可选的子程序(SBR_0)和中断程序(1NT_0)组成。各程序分别包括程序注释、子程序注释、中断程序注释；程序段编辑区包括程序段网络编号、网络标题、网络注释和母线，左键单击“浏览条”中图标，直接切换项目的不同组件，如程序块、状态表、符号表、数据块和交叉引用等。各组件的窗口可能有多个标签，例如，在程序块窗口中左键单击底部的程序标签可以在主程序、子程序和中断服务程序之间浏览。    2．打开项目    单击菜单栏“文件”中的“打开”项或工具条中的“打开项目”按钮，弹出“打开”对话框，选择项目路径及项目名称后，左键单击“确定”按钮，则打开现有项目。如果已在“选项”中确定了系统默认文件位置（见图3-27），在打开和保存新的STEP 7-Micro/MN项目时会直接进入默认的文件目录。单击“浏览”按钮，可修改默认路径。    也可选择在“文件”菜单底部所列出的最近出现过的项目名称，直接选择打开。或者用Windows资源管理器找到要打开的项目，直接双击打开即可。
    图3-27    默认路径    3．上载项目    在确保计算机与PLC通信正常运行的前提下，如果要上载（PLC至编辑器）一个PLC存储器的项目文件（包括程序块、系统块、数据块），可用“文件”菜单中的“上载”项，也可左键单击工具条中的“”按钮来完成。上载时，选定要上载的块（程序块、数据块或系统块），如图3-28所示。计算机会从S7-200的RAM中上载系统块，从EEPROM中上载程序块和数据块。

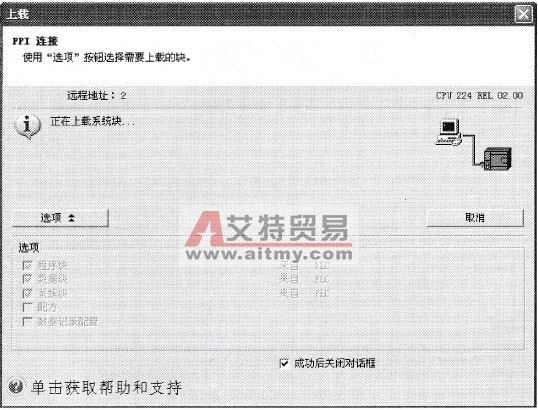

    图3-28    上载信息对话框    4．项目保存和更名    如要在当前编辑操作状态下保存首次建立的项目文件，则单击菜单“文件”中“保存”或“另存为”命令，或工具栏中“保存项目”按钮，或按组合键“Ctrl+S”进行保存。项目文件在以.mwp为扩展名的单个文件中存储所有项目数据（程序、数据块、PLC配置、符号表、状态表和注释）的当前状态，STEP 7-Micro/WIN的默认文件名为“项目1”，目录的默认值是之前确定的安装路径，当然可以根据自己的需求指定具体位置。    项目更名可使用菜单栏“文件”中“另存为”命令修改当前项目名称或目录位置；程序块中的主程序名（任何项目文件的主程序只有一个）、子程序名和中断程序名均可更改，方法是在指令树窗口中，右键单击要更名的子程序或中断程序名称，在弹出的选择菜单中单击“重命名”，然后键入名称，或双击程序块底部的程序标签名，选中后直接键入所要的名称。    5．复制项目    使用编辑菜单命令或标准微软键组合方式，可实现项目段的全选（Ctrl+A）、复制( Ctrl+C)、剪切(Ctrl+X)及粘贴(Ctrl+V)等操作。使用方法与普通文字处理软件相同。    操作所选择的网络范围必须是连续的，且互相接触。要从程序组织单元不同部分复制多个网络或网络组，必须对各单独网络操作。
