STEP 7-Micro/WIN编程软件的程序输入技术方法

    输入梯形图程序可以通过指令树、指令工具栏按钮、快捷键等方式进行。程序块由可执行的指令代码和注释组成。    1．输入编程指令    梯形图的编程指令（编程元素）主要有线圈、触点、指令盒、标号及连接线。输入编程指令的方法有以下几种。    ①在程序段编辑区单击要放置编程指令的位置，此时会出现一个“选择方框”（矩形光标），然后在指令树所列的一系列指令中，双击要输入的指令符号，就可在矩形光标处放置这个编程元件，如图3-29 (a)所示。
    图3-29    输入编程元件    ②在指令树中单击选择指令并按住，将指令拖曳至程序段编辑区需要放置指令的位置后释放鼠标按键，则相应指令呈现在该位置，如图3-29 (b)所示。    ③在程序段编辑区用鼠标确定指令所放置的位置，用工具栏上的一组编程按钮，单击触点、线圈或指令盒按钮，或按对应的快捷键（F4=触点、F6=线圈、F9=方框），从弹出的窗口下拉列表框所列出的指令中选择要输入指令（利用鼠标滚动、上下光标键或键入开头的几个字母），单击所需的指令或使用Enter键插入该指令，如图3-30所示。    ④输入操作数。在用梯形图输入指令时，操作数最初是由问号代表，如图3-31中的“？？．？”或“？？？？”，表示参数未赋值。单击“？？．？”或“？？？？”处，或用光标（上、下、左、右箭头）键选择要输入操作数的指令后按Enter键，选择输入操作数的区域，然后输入操作数。

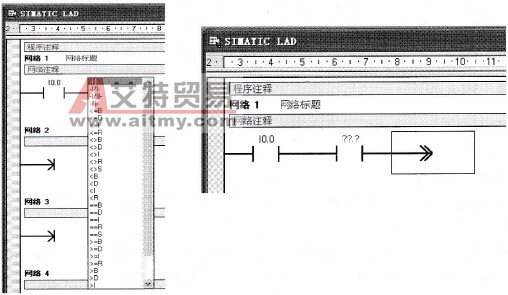

    图3-30    用快捷键输入编程元件    程序中指令的操作数用绝对数值标明。绝对数值是指常数或使用内存区的位、字节、字、双字的位置标识地址，如输入常数（1，2.0，100，30 000等）或输入绝对地址（10.1，VB100，VW200，VD1000等），只需直接在指令地址区域里输入需要的操作数即可。    ⑤顺序输入和并联分支。顺序输入是从网络的母线开始连续在一行上依次输入各编程元件。编程元件在矩形光标处被输入，以串联形式连接，输入和输出都无分叉。    并联分支是在同一网络块中第一行下方的编程区域单击鼠标，出现小矩形光标，然后输入编程元件生成新的一行，而且与上一行有连接关系。如输入与前边的程序无连接，则应在下一网络块中输入。    ⑥连接LAD线段。用工具条上水平和垂直线按钮，或按住键盘上的“Ctrl+光标”键，从光标位置处开始画线，连接程序元件以构成网络程序。例如，要在一行的某个元件后向上分支，可将光标移至要合并的触点处，如图3-32所示，单击“上连线”按钮即可。如果要在一行的某个元件后向下分支，则将光标移到该元件，单击“下连线”按钮或用键盘操作完成连接，再输入元件。

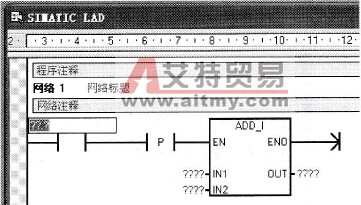

    图3-31    输入操作数    STEP 7-Micro/WIN支持与常用文档编辑软件类似的两种编辑模式：插入覆盖。可用“Insert”键切换插入和覆盖两种编辑方式，在视窗状态栏右下角显示当前的INS或OVR模式状态。插入方式下，在一条指令上放新指令后，现有指令右移，为新指令让出位置；覆盖方式下，在一条指令上放新指令后，新指令替换现有指令。当用具有相同类型的方框覆盖（替换）一条指令时，对旧参数所作的任何赋值都保留到新参数。也就是说，如果第二个指令与第一个指令有同样数目的能流位输入、输入地址参数、能流位输出和输出地址参数，则进行覆盖时参数赋值被保留。

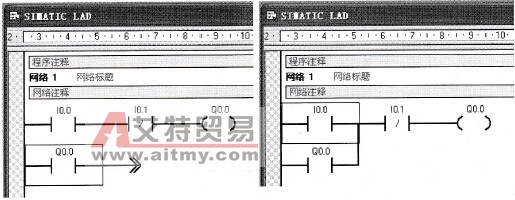

    图3-32    LAD线的连接    2．输入注释    梯形图编辑器中共有4个注释级别，分别是程序注释、网络标题、网络注释和项目组件属性。在此可为每个POU或网络加标题或必要的注释说明，使程序清晰易读。    ①程序注释。单击“网络1”上方的灰色文本框，键入POU注释，每条POU注释可允许使用的最大字符数为4096。POU注释是供选用项目，反复单击“公用工具栏”中“切换POU注释”按钮或选择“查看”→“POU注释”选项，可在POU注释“打开”  （可见）或“关闭”（隐藏）之间切换。可视时，项目组件注释始终位于POU顶端，并在第一个网络之前显示。    ②网络标题。将光标放在网络标题行的任何位置，输入一个评价该逻辑网络功能的标题，标题中可允许使用的最大字符数为127。    ③网络注释。单击“网络n”（表示每个网络块或程序段）下方的灰色文本框，输入有关网络内容的说明，网络注释中允许使用的最大字符数为4096。反复单击“切换网络注释”按钮或选择“查看”一“网络注释”选项，可在网络注释“打开”（可见）和“关闭”（隐藏）之间切换，    ④项目组件属性。右键单击指令树中的POU，或右键单击程序编辑器窗口中的某一个POU标签，从弹出的快捷菜单中选择“属性”选项，打开“属性”选项对话框。“属性”对话框中有一般和保护两个标签，在“常规”标签中可依次设置名称、作者等内容，在“保护”标签中可输入密码。
