STEP 7-Micro/WIN编程软件的编译与下载

    在STEP 7-Micro/WIN中，编辑的程序必须编译成S7-200 CPU能识别的机器码．才能下载到S7-200 CPU内运行。    程序编辑完成，可用菜单栏“PLC”→“编译”项或者工具栏上的“编译”按钮对当前被激活的编辑器中的程序进行离线编译。若选择“PLC”→“全部编译”，则按照顺序编译程序块（主程序、全部子程序、全部中断程序）、数据块、系统块等全部块，“全部编译”与哪一个窗口是否活动无关。    编译结束后在信息输出窗口显示编译结果。信息输出窗口会显示程序块和数据块的大小，也会显示编译中发现的语法错误的数量、各条错误的原因和错误在程序中的位置。双击信息输出窗口中的某一条错误信息，会在程序编辑器中相应出错位置出现矩形光标，如图3-40所示。必须改正程序中的所有错误，才能编译成功并下载程序。
    图3-40    编译信息出错位置显示    上载和下载用户程序指的是用STEP 7-Micro/WIN编程软件进行编程时，PLC主机和计算机之间的程序、数据和参数的传送。    下载之前，PLC应处于STOP模式。单击工具条中的“停止”按钮，或选择“PLC”菜单命令中的“停止”项，进入STOP模式。如果不在STOP模式，可将CPU模块上的模式开关扳到STOP位置。    在计算机与PLC建立起通信连接后，如直接执行下载操作，STEP 7-Micro/WIN会自动进行编译。用户程序编译成功后，可以将程序代码下载到PLC中去，而程序注释被忽略。    单击工具条中的“下载”按钮，或选择“文件”菜单下的“下载”项，将会出现下载对话框，如图3-41所示。用户可以分别选择是否下载程序块、数据块和系统块。单击“下载”按钮，开始下载信息，如PLC处于“RUN”模式，STEP 7-Micro/WIN出现“您希望设置PLC为STOP模式吗？”信息，单击“确认”按钮，使PLC转换为STOP模式后，开始下载程序，同时在输出窗口中显示“正在下载至PLC……”信息，下载完成后，显示“下载成功”字样。

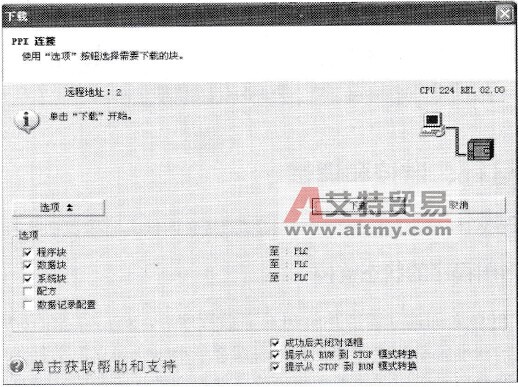

    图3-41    下载程序对话框    如果STEP 7-Micro/WIN中设置的CPU型号与实际的型号不符，下载时会出现警告信息，如图3-42所示；单击“更改项目”按钮，修改CPU的型号后再下载。

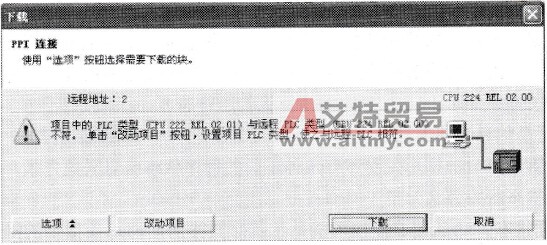

    图3-42    下载出错时出现的提示信息    如PLC未与计算机建立通信，STEP 7-Micro/WIN出现“通信错误”信息，如图3-43所示，单击“通信…”按钮，可进行通信设置，直到通信正确。    S7-200 CPU会自动将下载的系统块存储在RAM中，将程序块和数据块复制到EEP-ROM中作永久保存。    下载成功后，以手动方式将位于PLC中的模式开关拨到“RUN”位置，或PLC硬件模式开关设为“TERM”位置，通过使用STEP 7-Micro/WIN软件控制“运行／停止”模式。运行模式下，PLC上黄色“STOP”指示灯灭，绿色“RUN”指示灯亮。

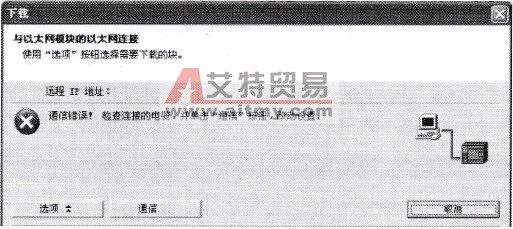

    图3-43    通信错误提示信息
