用PLC代替继电器的电动机降压启动的控制设计

    电动机全压启动的控制线路简单，但其启动电流很大，一般为额定电流的6～7倍，而过大的启动电流会降低电动机寿命，同时使得变压器副边电压大幅度下降，导致电动机本身的启动转矩减小，甚至导致电动机无法正常启动，所以对大容量电动机必须进行降压启动控制。根据电动机工作方式的不同需要采用不同的方法实现，常用的有自耦调压器降压启动、串电阻降压启动和Y-△降压启动等方法。以上是以Y-△降压启动为例来说明。    (1)继电器控制电路    工作原理如图5-28所示，按下启动按钮SB2，接触器KM1线圈得电并自锁，KM3线圈得电，其常开主触点闭合，电动机接入电源，并以Y接法开始运行。同时时间继电器KT线圈得电，经过延时后，其常闭触点断开，切断KM3线圈的电源，使得KM3失电，常开触点断开，常闭触点闭合。KT的常开触点闭合，接触器KM2线圈得电，KM2主触点闭合，使得电动机由Y接法切换为△接法运行。

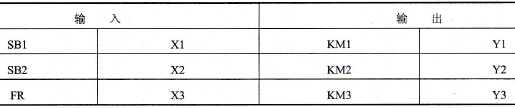

    图5-28    Y-△降压启动控制原理图    (2) PLC控制程序设计    I/O分配见表5-3，梯形图和指令表见表5-4。    表5-3    PLC控制I/O分配表

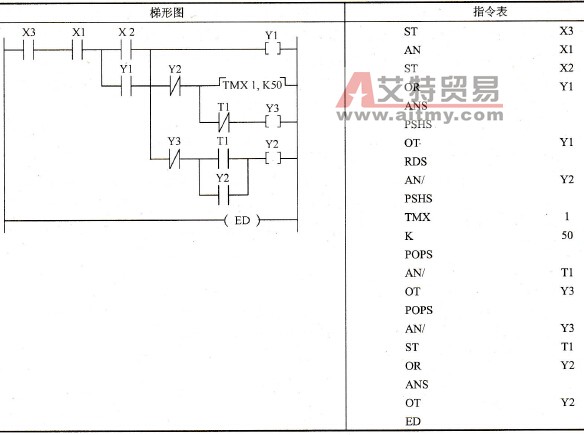

    表5-4    梯形图和指令表
