CPM1A型PLC的位计数器指令

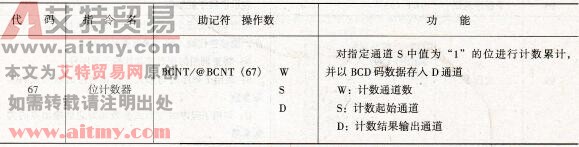

    表6-30    位计数器指令

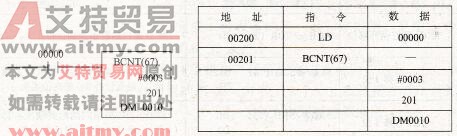

    例：BCNT指令的应用，见图6-21。

    图6-21    BCNT指令的应用

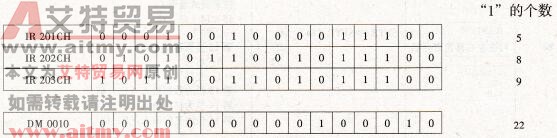

    其执行过程如下：

    用位计数器指令BCNT，可以实现单按钮起动、保持及停车的字操作，见图6-22。

    图6-22    BCNT指令的应用

   000为按钮的输入通道，010为输出通道，由BCNT指令随时检查有无一个按钮按下。当有一个按钮按下时，200通道的内容为1，经比较(CMP)指令，相等标志25506为ON，进而将000通道的内容与010的内容作异或逻辑操作，结果存入010通道。这个异或操作即可完成单按钮的起、保、停控制。
