FX系列PLC的两台电动机顺序控制

    继电器控制的三相交流异步电动机顺序控制电路电气原理如图2-87所示。

    图2-87    电气图

    由时序图可知，SB1和SB2分别是电动机M1的启动和停止按钮，SB2同时也是电动机M2的停止按钮，但M2的启动是由时间继电器KT控制的，KT是通电延时继电器，在用PLC实现时，可用定器来完成相应功能。为了将这个控制关系用PLC来控制器实现，PLC需要4个输入点，2个输出点和1个定时器。

   (1)输入/输出(I/O)分配表，见表2-6。

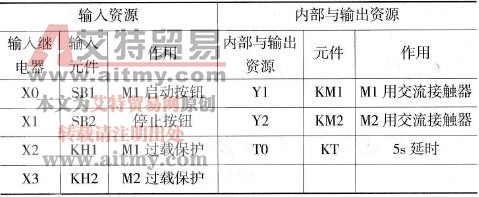

    表2-6    输入/输出点分配表

   (2)输入/输出(I/O)接线图。用三菱FX-2N型可编程序控制器实现三相交流异步电动机正反转控制的输入/输出接线。如图2-88所示。

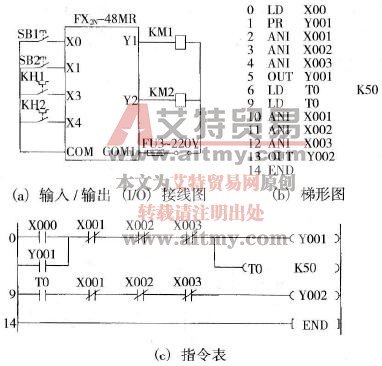

    图2-88    PLC控制两台电动机顺序启动及运行
