PLC程序的时序逻辑设计应用

    (1)控制要求。有A1和A2两台电机，按下启动按钮后，A1运转10min，停止5min，A2与A1相反，即A1停止时A2运行，A1运行时A2停止，如此循环往复，直至按下停车按钮。

   (2)I/O分配。X0为启动按钮，X1为停车按钮、Y0为A1电机接触器线圈、Y1为A2电机接触器线圈。

   (3)画时序图。为了使逻辑关系清晰，用中间继电器M0作为运行控制继电器，且用T0控制A1运行时间，T1控制A1停车时间。根据要求画出时序图如图3-17所示，由该图可以看出，T0和T1组成闪烁电路，其逻辑关系表达式如下：

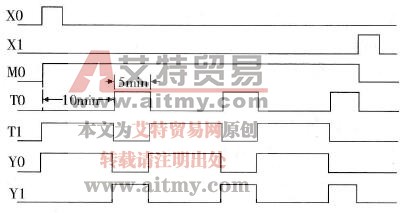

    图3-17    两台电机顺序控制时序图

   (4)设计梯形图。结合逻辑关系画出的时序图如图3-18所示。最后，还应分析一下所画梯形图是否符合控制要求。

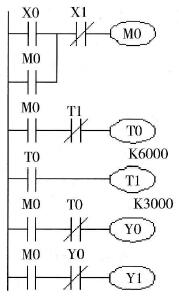

    图3-18    两台电机顺序控制梯形图
