S7-200 PLC跳转、标号指令说明

    跳转和标号指令是用来跳过部分程序使其不执行的指令，必须在主程序、子程序或中断程序内部实现跳转。操作数，n为常数0~255，JMP和对应的LBL必须在同一程序块中。

   JMP：跳转指令，将程序的执行跳转到指定的标号。

    梯形图符号：

   LBL：指定跳转的目标标号。

    梯形图符号：

    图7-9为这两条指令的示意图。当转移条件成立(I0.0动合触点闭合)执行程序A后，跳过程序B，执行程序c；若转移条件不成立(I0.0动合触点为断开状态)，则执行程序A后，执行程序B，然后执行程序C。这两条指令的功能是传统继电器控制所没有的。

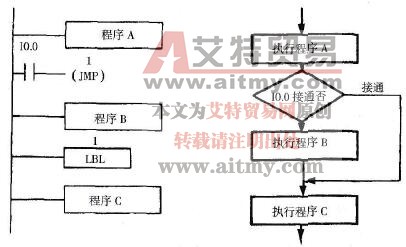

    图7-9    JMP、LBL指令的功能

   JMP、LBL指令在工业现场控制中常用于操作方式的选择，如图7-10所示。当操作方式选择开关SA的位置使输入继电器I0.0线圈得电、I0.1线圈失电时，梯形图中的I0.0动断触点断开，I0.1动断触点闭合，程序的执行过程为只执行手动程序，而跳过自动程序不执行；反之，当操作方式选择开关SA的位置使输入继电器I0.0线圈失电、I0.1线圈得电时，梯形图中的I0.0动断触点闭合，I0.1动断触点断开，程序的执行过程为跳过手动程序不执行，只执行自动程序。用这样的程序结构可以方便、可靠地选择不同的工作方式。

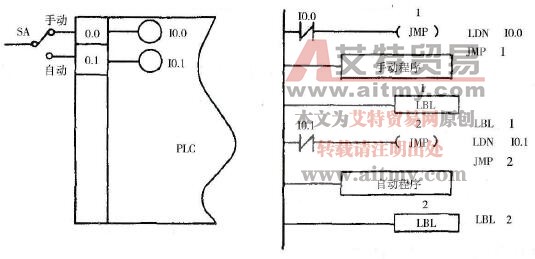

    图7-10    JMP、LBL指令的应用
