S7-200 PLC双字循环左移和双字循环右移指令说明

    ROL_D和ROR_D为双字循环左移和双字循环右移指令。使能输入有效时，把双字型输人数据IN循环左移或循环右移N位后，再将结果输出到OUT所指的双字存储单元。实际移位次数为设定值取以32为底的模所得的结果。

    梯形图符号：

   IN的操作数范围：VD, ID,QID, MD, SMD, LD, AC,HC, *VD, *AC, SD, *LD和常数。

   OUT的操作数范围：VD, ID,QD, MD, SMD, LD,AC, *VD, *AC, SD, *LD。

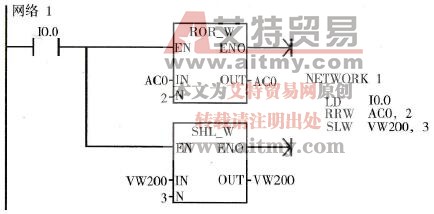

    移位指令示例如图7-12所示。

    图7-12    移位指令示例
